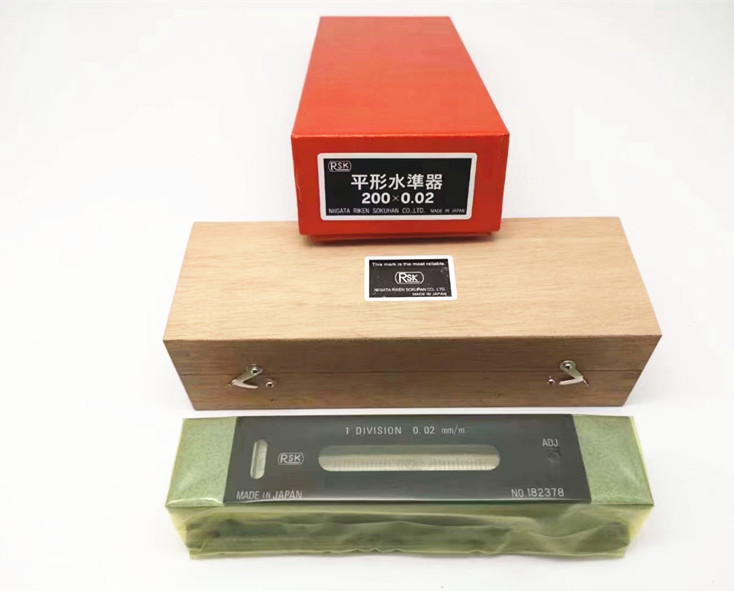

機床的安裝和調試,需要確定機床的水平位置,常使用條式水平儀進行測量。測試水平面是如何調水平儀才會正確?下面就簡單介紹一下日本RSK條式水平儀
測試水平度,水平儀調試的方法。
日本RSK條式水平儀,是鉗工常用的工具,測試水平面的時,水平儀氣泡的顯示與走向,下面做個說明:
1.條式水平儀的V型底平面與工作平面平行的水準器的平行度都做得很精確。
2.當水平儀的底平面放在準確的水平位置時,水準器內的氣泡正好在中間位置(即水平位置)。

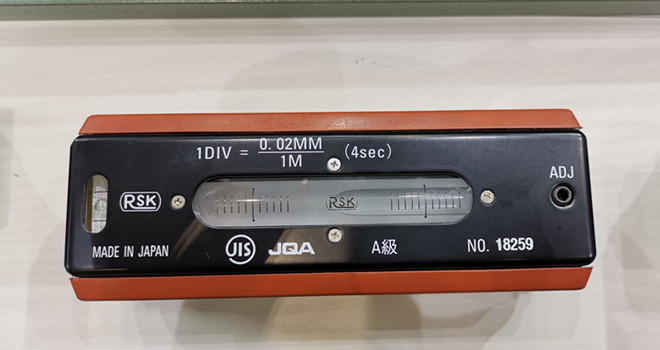

3.在水準器玻璃管內氣泡兩端刻線為零線的兩邊,刻有不少8格的刻度,刻線間距為2mm,當水平儀的底面與水平位置有微小的差別時,也就是水平儀底平面的兩端有高低時,水準器內氣泡由于地心引力的作用總是往水準器的高一側移動,這就是水平儀的使用原理。
4.兩端高低相差不多時,氣泡移動也不多,兩端高低相差較大時,氣泡移動也較大,在水準器的刻度上就可讀出兩端高低的差值。
以上說明總結就是日本RSK條式水平儀
在測試水平度時,看氣泡走向,若是氣泡正好在中間位置,那就是機床已經處于水平儀位置了。
