東日可換頭刻度盤式扭力扳手CDB-S，常見型號為CDB100NX15D-S和CDB12N4-S，交換頭式扭力扳手；重量輕，讀取刻度容易，適用于檢查；通過使用交換頭可將一把扳手，變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用；CDB型號的標準附件包含記憶指針，用于獲取峰值扭矩讀數。
177-2781-6361
東日可換頭刻度盤式扭力扳手CDB-S，常見型號為CDB100NX15D-S和CDB12N4-S，交換頭式扭力扳手；重量輕，讀取刻度容易，適用于檢查；通過使用交換頭可將一把扳手，變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用；CDB型號的標準附件包含記憶指針，用于獲取峰值扭矩讀數。

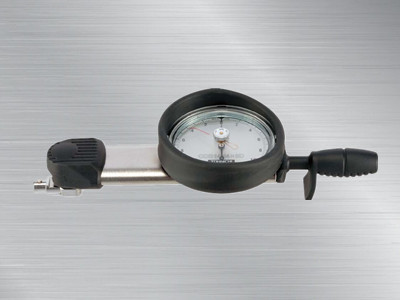

東日可換頭刻度盤式扭力扳手CDB12N4-S
CDB100NX15D-S扭力扳手

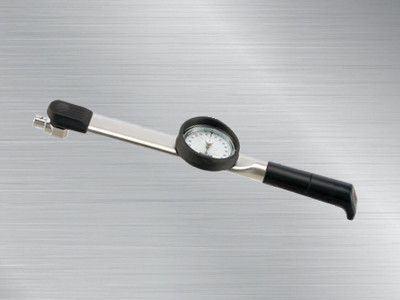

東日可換頭刻度盤式扭力扳手CDB100NX15D-S
產品特點：
1.交換頭式扭力扳手
2.重量輕，讀取刻度容易，適用于檢查。
3.通過使用交換頭，可將一把扳手，變?yōu)殚_口扳手、梅花扳手、棘輪扳手、內六角扳手以及其他扳手使用。
4.CDB型號的標準附件包含記憶指針，用于獲取峰值扭矩讀數。
5.由于變形量較小，相對于平板指針式扭力扳手，可以減輕操作人員的疲勞程度
6.由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固。
7.刻度盤有防護罩，可防止損壞測定物。（除CDB300N、420N）
8.CDB25N～200N附帶樹脂手柄。
適用范圍:
適用于檢查和緊固。
規格：
精度 ±3%
|
國際單位制型號 |
CDB7N4X8D-S |
CDB14N4X8D-S |
CDB25NX10D-S |
CDB50NX12D-S |
CDB100NX15D-S |
CDB200NX19D-S |
CDB300NX22D-S |
CDB420NX22D-S |
|
|
扭矩范圍［N·m］ |
最小～最大 |
0.7～7 |
2～14 |
3～25 |
5～50 |
10～100 |
20～200 |
30～300 |
40～420 |
|
刻度 |
0.1 |
0.2 |
0.5 |
1 |
2 |
5 |
|||
|
公制型號 |
70CDB4-S |
140CDB4-S |
250CDB-S |
500CDB-S |
1000CDB-S |
2000CDB-S |
3000CDB-S |
4200CDB-S |
|
|
扭矩范圍［kgf·cm/ kgf·m］ |
最小～最大 |
kgf·cm7～70 |
20～140 |
30～250 |
50～500 |
100～1000 |
200～2000 |
kgf·m |
4～42 |
|
3～30 |
|||||||||
|
刻度 |
kgf·cm1 |
2 |
5 |
10 |
20 |
kgf·m0.5 |
|||
|
美制型號 |
70CDB4-A-S |
140CDB4-A-S |
250CDB-A-S |
500CDB-A-S |
1000CDB-A-S |
2000CDB-A-S |
3000CDB-A-S |
4200CDB-A-S |
|
|
扭矩范圍［lbf·in/ lbf·ft］ |
最小～最大 |
lbf·in6～60 |
20～120 |
30～220 |
40～430 |
lbf·ft |
14～140 |
20～220 |
30～300 |
|
7～70 |
|||||||||
|
刻度 |
lbf·in |
1 |
2 |
5 |
lbf·ft |
1 |
2 |
5 |
|
|
適用螺栓 |
鋼制螺栓 |
M5、M6 |
（M7）M8 |
M10 |
M12 |
M12（M14） |
M16（M18） |
M20（M22） |
M24 |
|
（參考） |
高壓螺栓 |
M4（M4.5） |
M5、M6 |
（M7） |
M8 |
M10 |
M12（M14） |
M16 |
（M18） |
|
最大手力［N］ |
31.8 |
63.6 |
96.2 |
161.3 |
256.4 |
388.3 |
413.8 |
454.1 |
|
|
尺寸［mm］ |
有效長度 |
L |
220 |
260 |
310 |
390 |
515 |
725 |
925 |
|
全長 |
L’ |
215 |
255 |
330 |
415 |
525 |
720 |
920 |
|
|
高度 |
H |
51 |
57 |
60 |
57.5 |
63.1 |
64.4 |
||
|
扳頭 |
d3 |
8 |
10 |
12 |
15 |
19 |
22 |
||
|
重量［kg］ |
0.4 |
0.48 |
0.53 |
0.76 |
1 |
1.65 |
2.7 |
產品尺寸圖片：

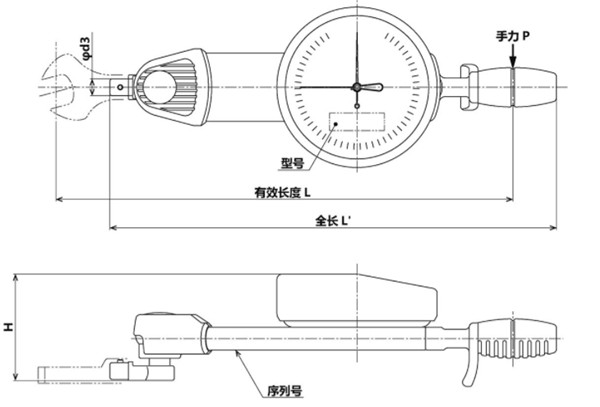

CDB7N4-S、14N4-S

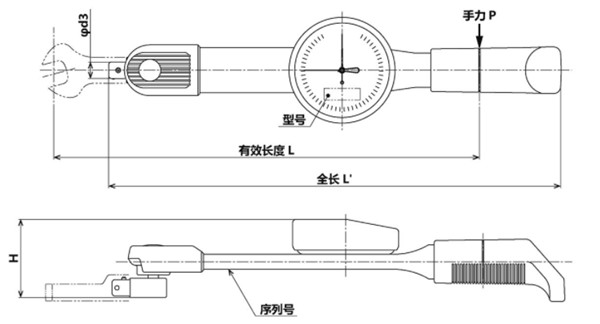

CDB25N～200N

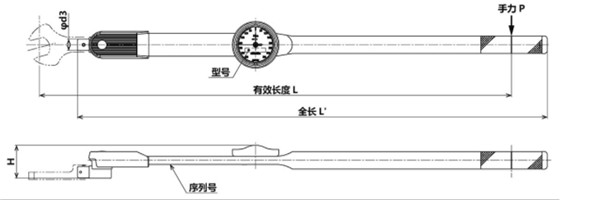

CDB300N-S、420N-S
注意
全長僅是本體的長度。此型號不能使用PH（管扳手頭）型交換頭。
交換頭根部的詳細尺寸，請咨詢。
