東日可換頭刻度盤式扭力扳手SCDB-S，常見型號為SCDB50N-9X12S，可以連接歐洲常見的DIN交換頭的刻度盤式可換頭扭力扳手；SCDB-S型號的標準附件包含記憶指針，便于讀取記憶指針的最大值；由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固；刻度盤有防護罩，可防止損壞測定物。
177-2781-6361
東日可換頭刻度盤式扭力扳手SCDB-S，常見型號為SCDB50N-9X12S，可以連接歐洲常見的DIN交換頭的刻度盤式可換頭扭力扳手；SCDB-S型號的標準附件包含記憶指針，便于讀取記憶指針的最大值；由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固；刻度盤有防護罩，可防止損壞測定物。

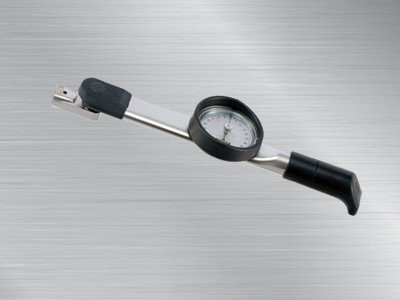

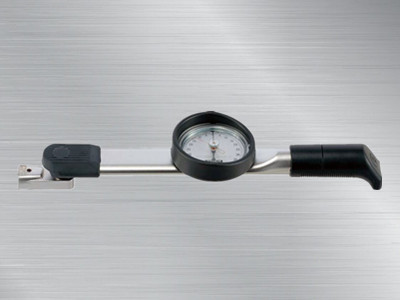

東日刻度盤式扭力扳手SCDB50N-9X12S"
SCDB50N-9X12S扭力扳手

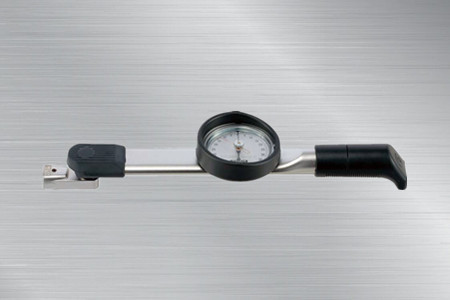

東日可換頭刻度盤式扭力扳手
產品特點：
1.可以連接歐洲常見的DIN交換頭的刻度盤式可換頭扭力扳手。
2.SCDB-S型號的標準附件包含記憶指針，便于讀取記憶指針的最大值。
3.由于刻度盤可移動，可先將指針調至所需扭矩，然后當指針指向“0”時完成緊固。
4.刻度盤有防護罩，可防止損壞測定物。
適用范圍:
適用于檢查和緊固。
規格：
精度 ±3%
|
國際單位制型號 |
SCDB25N-9×12-S |
SCDB50N-9×12-S |
SCDB100N-9×12-S |
SCDB200N-14×18-S |
||
|
扭矩范圍[N?m] |
最少 ～ 最大 |
3～25 |
5～50 |
10～100 |
20～200 |
|
|
刻度 |
0.5 |
1 |
2 |
|||
|
扳頭尺寸 [mm] |
9×12 |
14×18 |
||||
|
最大手力 [N] |
96 |
167 |
270 |
408 |
||
|
尺寸[mm] |
有效長度 |
Ｌ |
271 |
342 |
422 |
535 |
|
全長 |
Ｌ’ |
260 |
300 |
370 |
490 |
|
|
扳頭 |
Ｃ |
23 |
30 |
|||
|
ｂ |
20 |
26 |
||||
|
本體 |
Ｈ |
63 |
61 |
62 |
63 |
|
|
Ｂ |
77.2 |
|||||
|
Ｄ |
31 |
34 |
38 |
|||
|
? |
59 |
95 |
134 |
|||
|
重量約 [kg] |
0.48 |
0.53 |
0.76 |
1 |

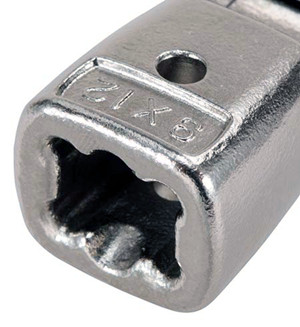

交換頭根部放大

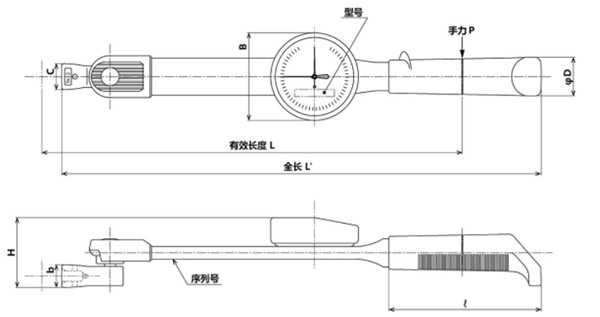

產品尺寸圖片：
注意
1.全長僅是本體的長度。
2.SCDB-S系列只能用于連接部為DIN交換頭的產品。不能使用普通的東日交換頭。
