東日可換頭數字式扭力扳手CEM3-P，在PC端作成部位信息等數據后，可以向CEM3-P傳送數據；可用于防錯型（Pokayoke）；實現了低成本的數據管理；具備用于測量部件和結果的ID管理功能；質量檢查扭力扳手，附帶鏈接作業名稱與檢測結果的數據管理軟件。
177-2781-6361
東日可換頭數字式扭力扳手CEM3-P，在PC端作成部位信息等數據后，可以向CEM3-P傳送數據；可用于防錯型（Pokayoke）；實現了低成本的數據管理；具備用于測量部件和結果的ID管理功能；質量檢查扭力扳手，附帶鏈接作業名稱與檢測結果的數據管理軟件。

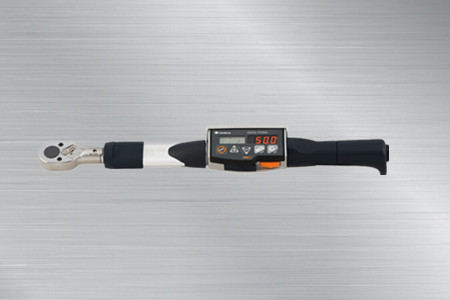

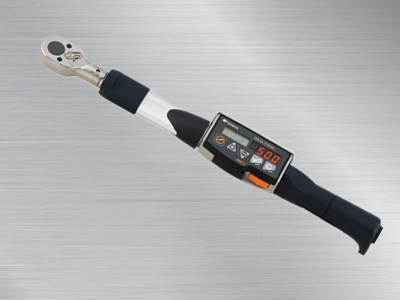

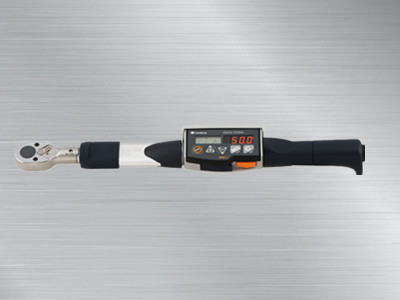

東日可換頭數字式扭力扳手CEM3-P
CEM3-P扭力扳手
東日可換頭數字式扭力扳手
產品特點：
1.具備用于測量部件和結果的ID管理功能。
2.通過附屬軟件能簡單地作成并管理部位信息數據。
3.在PC端作成部位信息等數據后，可以向CEM3-P傳送數據。
4.可用于防錯型（Pokayoke）。
5.采用新開發的“標準檢查軟件”，
6.實現了低成本的數據管理。
7.不論是否存在色覺個體差異易于使用的設計（TohnichiUnified Design）
8.適用于國際范圍，包括歐盟地區。附帶CE標識。
9.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
適用范圍:
適用于檢查或防錯緊固。
規格：
精度 ±1%
|
國際單位制型號 |
CEM10N3X8D-P |
CEM20N3X10D-P |
CEM50N3X12D-P |
CEM100N3X15D-P |
|
|
扭矩范圍［N·m］ |
最小～最大 |
2～10 |
4～20 |
10～50 |
20～100 |
|
1位數 |
0.01 |
0.02 |
0.05 |
0.1 |
|
|
公制型號 |
CEM10N3X8D-M-P |
CEM20N3X10D-M-P |
CEM50N3X12D-M-P |
CEM100N3X15D-M-P |
|
|
扭矩范圍［kgf·cm/kgf·m］ |
最小～最大 |
kgf·cm 20～100 |
40～200 |
100～500 |
200～1000 |
|
1位數 |
kgf·cm 0.1 |
0.2 |
0.5 |
1 |
|
|
美制型號 |
CEM10N3X8D-I-P |
CEM20N3X10D-I-P |
CEM50N3X12D-I-P |
CEM100N3X15D-I-P |
|
|
扭矩范圍［lbf·in/lbf·ft］ |
最小～最大 |
lbf·in 20～90 |
36～180 |
100～450 |
200～900 |
|
1位數 |
lbf·in 0.1 |
0.2 |
0.5 |
1 |
|
|
最大手力［N］ |
48.1 |
92.2 |
196.9 |
275.5 |
|
|
尺寸［mm］ |
有效長度（L） |
208 |
217 |
254 |
363 |
|
全長（L’） |
212 |
214 |
282 |
384 |
|
|
扳頭（d3） |
8 |
10 |
12 |
15 |
|
|
重量［kg］ |
0.46 |
0.47 |
0.58 |
0.63 |
|
|
交換頭 |
（SH、RH、QH、HH） |
（SH、SH-N、RH、QH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
|
|
8D |
10D |
12D |
15D |
精度 ±1%
|
國際單位制型號 |
CEM200N3X19D-P |
CEM360N3X22D-P |
CEM500N3X22D-P |
CEM850N3X32D-P |
|
|
扭矩范圍［N·m］ |
最小～最大 |
40～200 |
72～360 |
100～500 |
170～850 |
|
1位數 |
0.2 |
0.4 |
0.5 |
1 |
|
|
公制型號 |
CEM200N3X19D-M-P |
CEM360N3X22D-M-P |
CEM500N3X22D-M-P |
CEM850N3X32D-M-P |
|
|
扭矩范圍［kgf·cm/kgf·m］ |
最小～最大 |
400～2000 |
720～3600 |
kgf·m10～50 |
17～85 |
|
1位數 |
2 |
4 |
kgf·m 0.05 |
0.1 |
|
|
美制型號 |
CEM200N3X19D-F-P |
CEM360N3X22D-F-P |
CEM500N3X22D-F-P |
CEM850N3X32D-F-P |
|
|
扭矩范圍［lbf·in/lbf·ft］ |
最小～最大 |
lbf·ft 30～150 |
52～260 |
72～360 |
124～620 |
|
1位數 |
lbf·ft 0.2 |
0.4 |
0.5 |
1 |
|
|
最大手力［N］ |
428.3 |
498.6 |
549.5 |
608 |
|
|
尺寸［mm］ |
有效長度（L） |
467 |
722 |
910 |
1398 |
|
全長（L’） |
475 |
713 |
949 |
1387 |
|
|
扳頭（d3） |
19 |
22 |
32 |
||
|
重量［kg］ |
0.78 |
1.13 |
4 |
5.14 |
|
|
交換頭 |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH、RQH、DH、HH） |
（SH、RH、QH） |
||
|
19D |
22D |
32D |
|
CEM3-P標準軟件概述 |
|
|
部件存儲量 |
最多100個部件（部件名稱、螺釘數、緊固方向、高/低扭矩、測量順序。） |
|
測量數據存儲量 |
高達3000條螺釘數據（隨記錄部件不同而變化）、測量部件名稱、測量值、合 |
|
格/不合格判斷、測量時間和日期。） |
常用規格：
|
顯示器 |
7段LED 4行10mm |
|
14段LCD 3行7mm |
|
|
7段LED 4行3mm |
|
|
電池壽命指示燈（4檔） |
|
|
判斷LED燈 紅色/藍色 |
|
|
通信功能 |
RS232C（2400-19200 bps） |
|
USB接頭對應串行輸出 |
|
|
電源 |
鎳氫充電電池 |
|
連續使用時間 |
充滿電約20小時（充電1小時可使用8小時） |
|
充電時間 |
約3.5小時 |
|
使用溫度范圍［℃］ |
0～40無冷凝 |
|
基本功能 |
峰值保持 |
|
帶日期和時間的峰值數據存儲器 |
|
|
自動存儲/復位 |
|
|
緊固完成蜂鳴器 |
|
|
判斷測量數據 |
|
|
自動歸零設定 |
|
|
自動關機（3分鐘） |
|
|
時鐘 |
產品尺寸圖片：

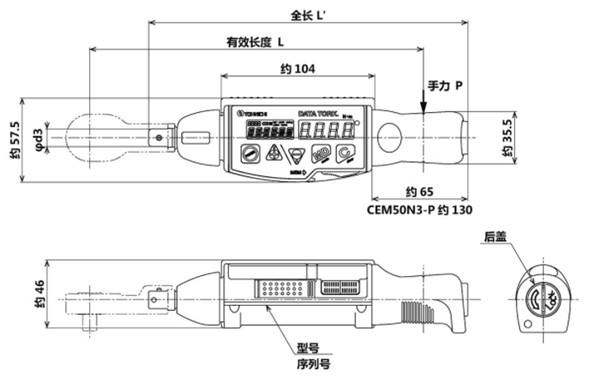

CEM10N3-P-G～50N3-P-G

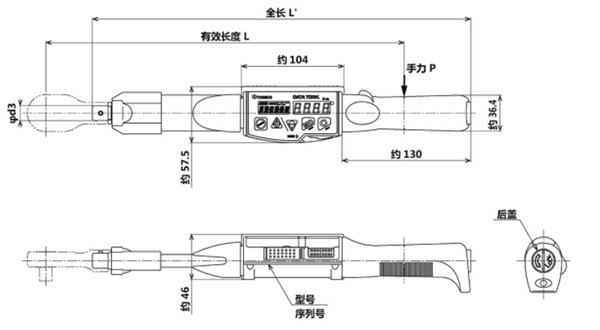

CEM100N3-P-G～360N3-P-G

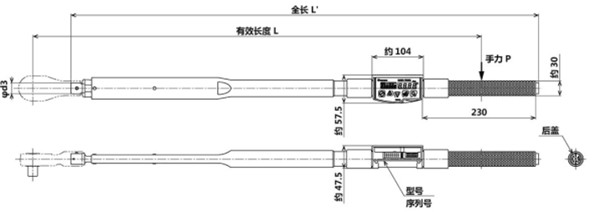

CEM500N3-P-G,850N3-P-G
標準附件
電池組（BP-5）/適合QH/充電器/應用軟件/連接線（584）。
備注
（注）交換頭根部的詳細尺寸，請咨詢。
