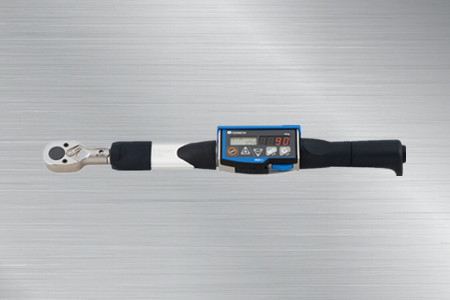

東日數字式角度扭力扳手CTA2，常見型號有CTA100N2X15D 和CTA500N2X22D，生產用數字式角度扭力扳手，帶密合和角度設定功能；隨著密合扭矩緊固，顯示屏上的數值會切換為角度值。達到設定角度時，蜂鳴器響起，LED燈亮起，發出完成信號；適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業。
177-2781-6361
東日數字式角度扭力扳手CTA2，常見型號有CTA100N2X15D 和CTA500N2X22D，生產用數字式角度扭力扳手，帶密合和角度設定功能；隨著密合扭矩緊固，顯示屏上的數值會切換為角度值。達到設定角度時，蜂鳴器響起，LED燈亮起，發出完成信號；適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業。

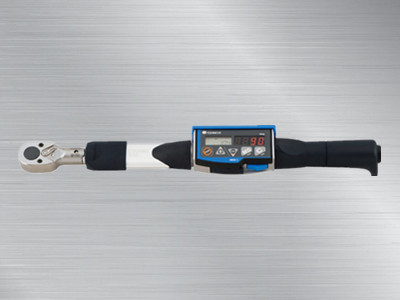

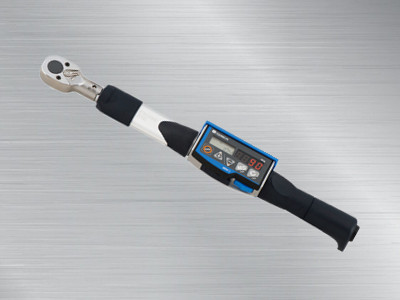

東日數字式角度扭力扳手CTA100N2X15D
CTA100N2X15D扭力扳手

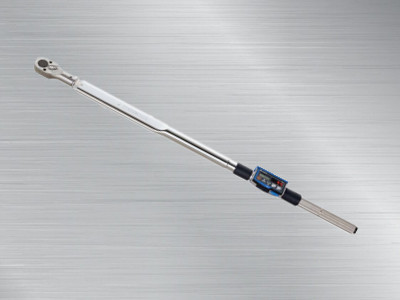

東日數字式角度扭力扳手CTA500N2X22D
產品特點：
1.適用于小批量生產的角度控制螺栓緊固，維修和售后服務，或輔助角度緊固螺母緊固機進行作業。
2.設計為對按順序排列的法蘭型螺栓進行角度緊固（如汽缸蓋）。
3.包括通過PC進行數據管理的軟件。
4.隨著密合扭矩緊固，顯示屏上的數值會切換為角度值。達到設定角度時，蜂鳴器響起，LED燈亮起，發出完成信號。
5.實現了一臺就可完成“CTA”、“CTA-P”的功能。
6.東日交換頭式扭力扳手可使用品種豐富、堪稱世界第一的東日“交換頭”。實現了最優化的作業環境。
7.可以訂購搭載了藍牙（R）的CTA2-BT/CTA2-G-BT。
適用范圍：
回轉角法緊固用
規格： 精度 ±1%
|
型號 |
CTA50N2×12D-G |
CTA100N2×15D-G |
CTA200N2×19D-G |
CTA360N2×22D-G |
CTA500N2×22D-G |
CTA850N2×32D-G |
||
|
扭矩范圍[N?m] |
最少～最大 |
（2.5）10～50 |
（5）20～100 |
（10）40～200 |
（18）72～360 |
（25）100～500 |
（43）170～850 |
|
|
刻度 |
0.05 |
0.1 |
0.2 |
0.4 |
0.5 |
1 |
||
|
扭矩范圍[kgf?cm] |
最少～最大 |
（25）100～500 |
（50）200～1000 |
（100）400～2000 |
（180）720～3600 |
（250）1000～5000 |
－ |
|
|
刻度 |
0.5 |
1 |
2 |
4 |
5 |
－ |
||
|
扭矩范圍[kgf?m] |
最少～最大 |
（0.25）1～5 |
（0.5）2～10 |
（1）4～20 |
（1.8）7～36 |
（2.5）10～50 |
（4.3）17～85 |
|
|
刻度 |
0.005 |
0.01 |
0.02 |
0.05 |
0.1 |
|||
|
扭矩范圍[lbf?in] |
最少～最大 |
（22.5）100～450 |
（45）200～900 |
（88）350～1750 |
（159）640～3150 |
（220）880～4400 |
－ |
|
|
刻度 |
0.5 |
1 |
2 |
5 |
－ |
|||
|
扭矩范圍[lbf?ft] |
最少～最大 |
（1.85）7.5～36.5 |
（3.8）15～75 |
（7.5）30～150 |
（13）52～260 |
（18）72～360 |
（31）124～620 |
|
|
刻度 |
0.05 |
0.1 |
0.2 |
0.5 |
1 |
|||
|
角度測量范圍 |
最少～最大 |
0～999° |
||||||
|
刻度 |
1° |
|||||||
|
角度精度 |
±2° + 1位數（螺栓轉至90°時角速度為30°/s ～ 180°/s） |
|||||||
|
最大手力［N］ |
196.9 |
275.5 |
428.3 |
498.6 |
549.5 |
608 |
||
|
尺寸[mm] |
有效長度 |
Ｌ |
254 |
363 |
467 |
722 |
910 |
1398 |
|
全長 |
Ｌ’ |
282 |
384 |
475 |
713 |
949 |
1387 |
|
|
扳頭 |
ｄ３ |
12 |
15 |
19 |
22 |
32 |
||
|
重量約[kg] |
0.58 |
0.63 |
0.78 |
1.13 |
4 |
5.14 |
|
數據存儲量 |
999條數據（緊固扭矩、第1角度值、第2角度值、第3角度值和最終扭矩值） |
|
測量模式 |
單軸/生產模式 |
|
數據輸出 |
RS232C兼容 |
|
歸零調整 |
自動歸零（角度、扭矩） |
|
電源 |
鎳氫充電電池 |
|
連續使用時間 |
充滿電約20小時（充電1小時可使用8小時） |
|
充電時間 |
約3.5小時 |
|
使用溫度范圍［℃］ |
0 ～40無冷凝 |
|
其他功能 |
密合扭矩/緊固扭矩/最大扭矩/第1、第2、第3角度/第1、第2、第3最大角度/螺栓數量/自動復位/判斷。設定直接連接PC。電池指示燈。 |
產品尺寸圖：

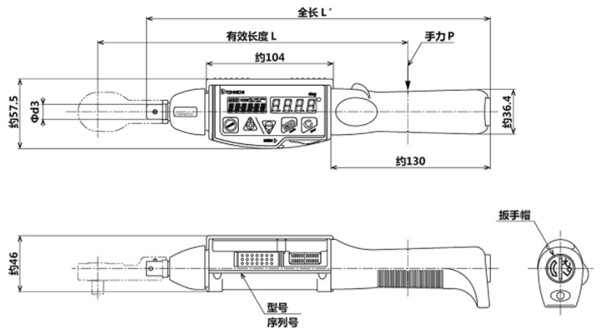

CTA50N2-G

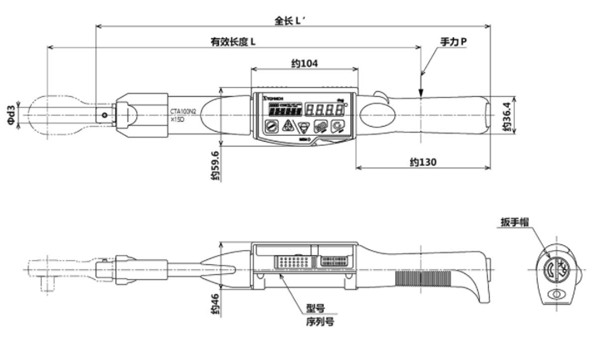

CTA100N2-G～360N2-G

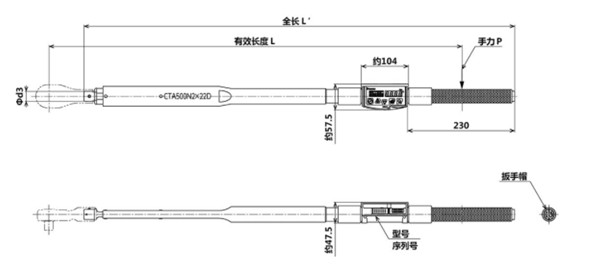

CTA500N2-G,850N2-G
注意
（ ）內的數值表示最小密合扭矩。如果密合扭矩超出適用扭矩范圍，則無法保證精度。
全長僅是本體的長度。
此型號不能使用PH（管扳手頭）型交換頭。
標準附件
電池組（BP-5）/適合QH/充電器（BC-3-G）/PC應用軟件/連接線（584）
