東日針盤式扭力扳手QF，類型有QF/QFR，常見型號QF120N，全長455mm，棘輪功能即使在狹小空間也可進行高效的螺栓緊固操作；刻度對應左右兩種扭矩；獨特的造型設計，可在無摩擦狀態下保持內力平穩，有助于提高耐久性；重量輕，讀取刻度容易，適用于檢查。
177-2781-6361
東日針盤式扭力扳手QF，類型有QF/QFR，常見型號QF120N，全長455mm，棘輪功能即使在狹小空間也可進行高效的螺栓緊固操作；刻度對應左右兩種扭矩；獨特的造型設計，可在無摩擦狀態下保持內力平穩，有助于提高耐久性；重量輕，讀取刻度容易，適用于檢查。

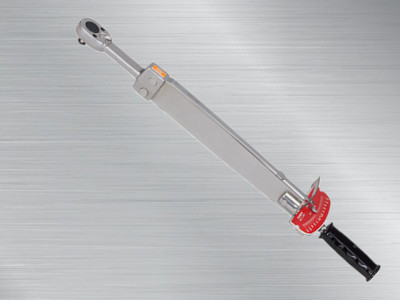

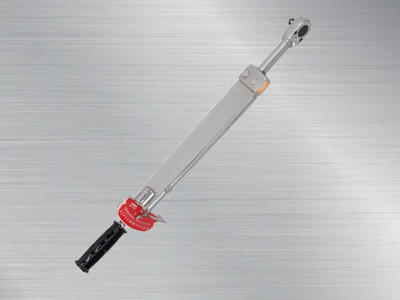

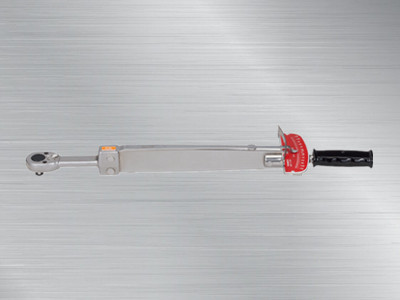

東日針盤式扭力扳手QF120N"
QF120N扭力扳手

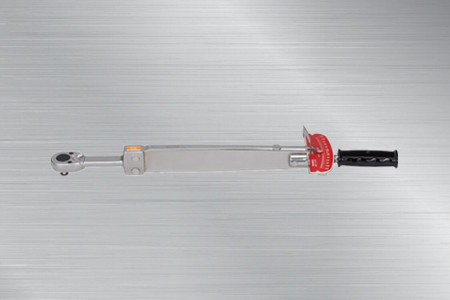

東日針盤式扭力扳手
產品特點：
1.重量輕，讀取刻度容易，適用于檢查。
2.刻度對應左右兩種扭矩。
3.棘輪頭由24齒組成，有15度的操作范圍，可以在空間有限的工作環境中使用。
4.獨特的造型設計，可在無摩擦狀態下保持內力平穩，有助于提高耐久性。
5.如有需要，QF60N～420N型號也可選用記憶指針式。
6.QFR型號為機械加載型。由絞盤或手扳葫蘆施力。
7.QFR的標準附件包含記憶指針。
8.F型號系列附帶棘輪頭。
適用范圍:
適用于檢查和緊固。
規格：
精度 ±3%
|
國際單位制型號 |
QF60N |
QF120N |
QF220N |
QF320N |
QF420N |
QF560N |
QF700N |
QF850N |
QFR1050N |
QFR1400N |
QFR2100N |
QFE2800N |
QFR4200N |
QFR6000N |
|
|
扭矩范圍［N·m］ |
最小～最大 |
6～60 |
10～120 |
30～220 |
60～320 |
70～420 |
100～560 |
100～700 |
100～850 |
100～1050 |
200～1400 |
300～2100 |
300～2800 |
400～4200 |
600～6000 |
|
刻度 |
1 |
2 |
5 |
10 |
20 |
50 |
100 |
||||||||
|
公制型號 |
600QF |
1200QF |
2200QF |
3200QF |
4200QF |
5600QF |
7000QF |
8500QF |
10500QFR |
14000QFR |
21000QFR |
28000QFR |
42000QFR |
60000QFR |
|
|
扭矩范圍［kgf·cm/kgf·m］ |
最小～最大 |
Kgf·cm60～600 |
100～1200 |
300～2200 |
Kgf·m6～32 |
7～42 |
10～56 |
10～70 |
10～85 |
10～105 |
20～140 |
30～210 |
30～280 |
40～420 |
60～600 |
|
刻度 |
Kgf·cm10 |
20 |
50 |
Kgf·m1 |
2 |
5 |
10 |
||||||||
|
美制型號 |
600QF-A |
1200QF-A |
2200QF-A |
3200QF-A |
4200QF-A |
5600QF-A |
7000QF-A |
8500QF-A |
10500QFR-A |
14000QFR-A |
21000QFR-A |
28000QFR-A |
42000QFR-A |
60000QFR-A |
|
|
扭矩范圍［lbf·in/lbf·ft］ |
最小～最大 |
lbf·in0～520 |
lbf·ft6～86 |
25～160 |
40～230 |
30～300 |
50～400 |
50～500 |
60～600 |
100～750 |
100～1000 |
200～1500 |
200～2000 |
300～3000 |
400～4300 |
|
刻度 |
lbf·in10 |
lbf·ft2 |
5 |
10 |
20 |
50 |
|||||||||
|
適用螺栓 |
鋼制螺栓 |
M12 |
（M14） |
（M18） |
M20 |
（M22） |
M24 |
（M27） |
M30 |
（M33） |
M36 |
（M39）M42 |
（M45）M48 |
（M52） |
|
|
（參考） |
高壓螺栓 |
M8 |
M10 |
（M14） |
M16 |
（M18） |
M20 |
（M22） |
M24 |
（M27） |
M30 |
（M33） |
M36（M39） |
M42（M45） |
|
|
最大手力P［N］ |
155 |
269 |
436 |
555 |
568 |
677 |
680 |
1340 |
1510 |
1940 |
2320 |
3050 |
3960 |
||
|
記憶指針 |
選購件 |
標準 |
|||||||||||||
|
尺寸［mm］ |
有效長度（L） |
395 |
453 |
510 |
582 |
750 |
840 |
1053 |
1283 |
797 |
940 |
1100 |
1240 |
1400 |
1540 |
|
全長 （L'） |
455 |
520 |
580 |
655 |
830 |
950 |
1165 |
1400 |
845 |
992 |
1158 |
1305 |
1473 |
1624 |
|
|
高度 （M） |
45.7 |
54 |
57.5 |
66.8 |
68.4 |
69.1 |
70.6 |
93 |
96 |
99.5 |
120 |
131.5 |
134.5 |
||
|
寬度（B） |
104 |
110 |
120 |
130 |
152 |
160 |
180 |
190 |
216 |
220 |
236 |
||||
|
刻度間隔（δ） |
39.6 |
43.6 |
48.8 |
52.2 |
51 |
62.5 |
66.3 |
71.3 |
80.6 |
87.7 |
91.8 |
96.8 |
|||
|
方頭 |
9.53 |
12.7 |
19.05 |
25.4 |
38.1 |
||||||||||
|
方頭 |
11 |
14 |
20.5 |
26.5 |
42 |
||||||||||
|
扳頭 |
24.4 |
30 |
33 |
41.1 |
44.2 |
45.7 |
48.7 |
55.7 |
58.5 |
60.5 |
67 |
84.5 |
89.5 |
91.5 |
|
|
扳頭（R） |
16 |
18.8 |
22.5 |
25.5 |
29 |
32 |
35 |
37 |
40 |
44 |
50 |
55 |
63 |
70 |
|
|
鉤形頭 |
26 |
30 |
38 |
20 |
24 |
31 |
|||||||||
|
鉤形頭（?） |
90 |
100 |
160 |
45 |
65 |
75 |
|||||||||
|
重量［kg］ |
0.8 |
1.2 |
1.8 |
2.6 |
3.4 |
4.3 |
6.5 |
8.5 |
12.5 |
15.5 |
21 |
30 |
32 |
產品尺寸圖片：

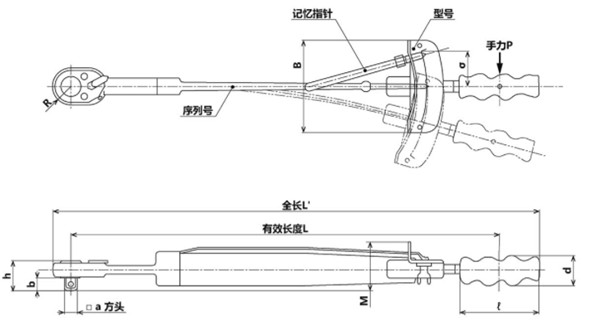

QF

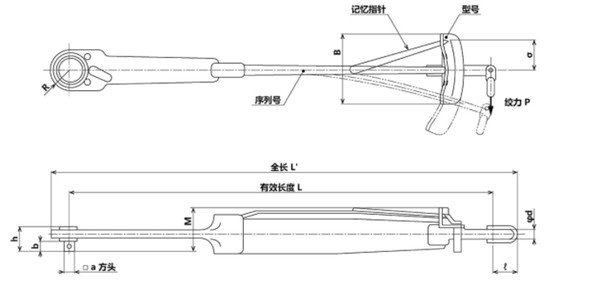

QFR
注意
□25.4以上方頭的型號，使用通孔套筒。
