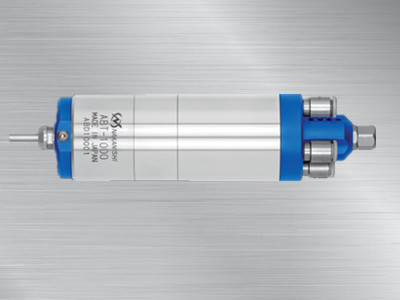

日本中西NAKANISHI高速氣動主軸，氣浮軸承主軸ABT-1000,轉速高達 100000轉/min，精度在1um以內，功率88W，徑向可承受高達20N，軸向可承受 高達35N，可進行高轉速、高精度研磨高光加工，常用于半導體行業加工。是 能夠利用小徑工具進行高精度加工的空氣軸承渦輪主軸的標準模型。
177-2781-6361
日本中西NAKANISHI高速氣動主軸，氣浮軸承主軸ABT-1000,轉速高達 100000轉/min，精度在1um以內，功率88W，徑向可承受高達20N，軸向可承受 高達35N，可進行高轉速、高精度研磨高光加工，常用于半導體行業加工。是 能夠利用小徑工具進行高精度加工的空氣軸承渦輪主軸的標準模型。
產品特點：
1.通過精密加工完成的軸和軸承，抑制芯部抖動、振動，實現高旋轉精度；
2.通過用空氣使軸浮起旋轉機構，比滾珠軸承壽命長。

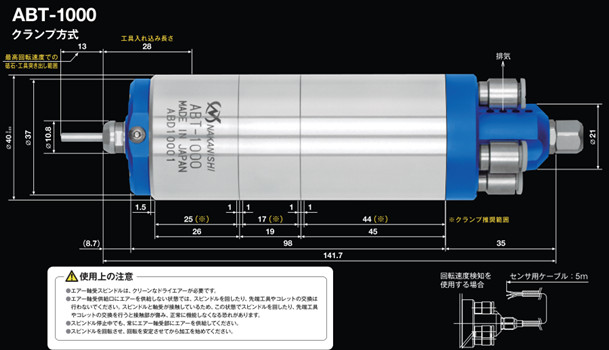

使用時注意事項：
●空氣軸承主軸需要清潔的干燥空氣。
●在不向空氣軸承供給口供給空氣的狀態下，轉動主軸或更換前端工具或筒夾請不要進行。由于主軸和軸承接觸，因此在該狀態下旋轉主軸，或前端工具更換或筒夾時，接觸部可能會受損，無法正常工作。
●即使在主軸停止中，也請始終向空氣軸承部供給空氣。
●請旋轉主軸，使旋轉穩定后再開始加工。

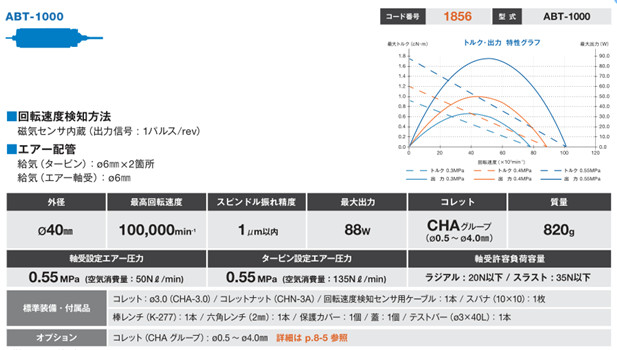

旋轉速度檢測方法：
內置磁傳感器（輸出信號：1脈沖/rev）
空氣配管：
供氣（渦輪）：?6mm×2處
供氣（空氣軸承）：?6mm
|
主軸類型 |
外徑 |
最高轉速 |
最大出力 | 主軸精度 |
雙向承受力 |
夾持柄徑 |
軸承設定空氣壓力 | 重量 |
|
ABT-1000 |
Φ40mm |
100000min-1 |
88w |
1μm以內 |
徑向：20N以下/軸向：35N以下 |
0.5-4.0mm |
0.55 MPa (空氣消耗量：50N?/min) | 820g |
<標準配置配件>
筒夾：?3.0（CHA-3.0）/筒夾螺母（CHN-3A）
轉速檢測傳感器用電纜：1根
扳手（10×10）：1枚
棒扳手（K-277）：1根
六角扳手（2mm）：1根
保護套：1個 蓋：1個 測試棒（?3×40L）：1根
選項：
夾頭（CHA系列)：Φ0.5~4.0mm

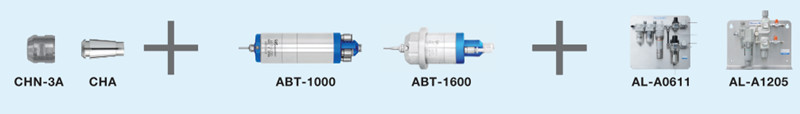

標準配置圖STANDARD FEATURES
