兩瓣式測量系統，兩瓣式測量系統，用于測量孔直徑。采用模塊化設計，使用附加附件可以測量大多數種類的孔。此量?jī)x可以對產品進行分組控制，適用于實驗室。由于量?jī)x有多種不同類型，因此可以測量各種孔，如盲孔、槽寬等。
177-2781-6361
兩瓣式測量系統，兩瓣式測量系統，用于測量孔直徑。采用模塊化設計，使用附加附件可以測量大多數種類的孔。此量?jī)x可以對產品進行分組控制，適用于實驗室。由于量?jī)x有多種不同類型，因此可以測量各種孔，如盲孔、槽寬等。
手柄
轉角

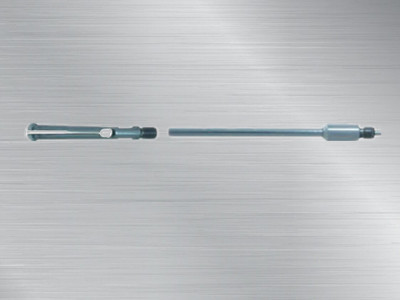

延長桿

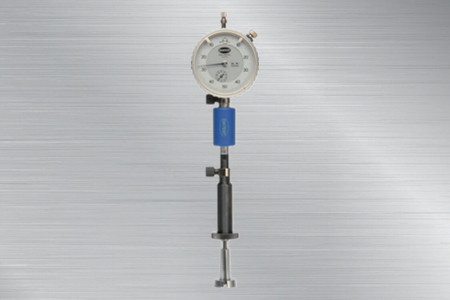

兩瓣式測量系統配件：

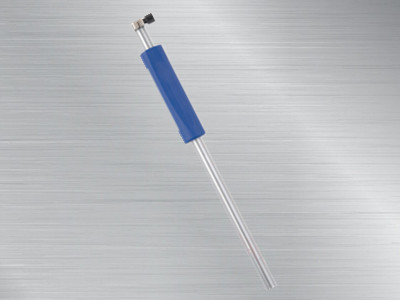

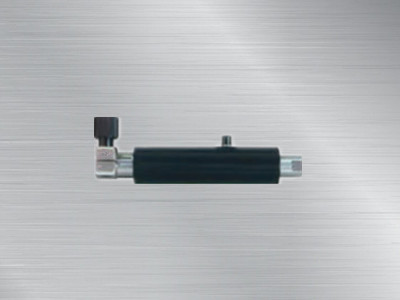

手柄

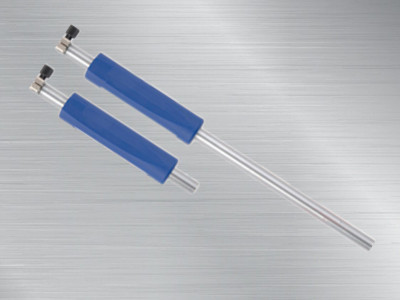

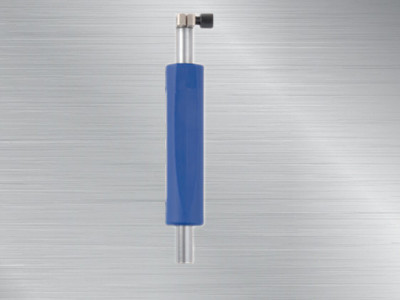

標準手柄-11401M-51:
全長51mm的短手柄，具有隔熱功能。
可收縮指示表手柄-11401MR-73:
全長73mm，具有測力收縮功能，適合測量表面怕劃傷工件，具有隔熱功能。

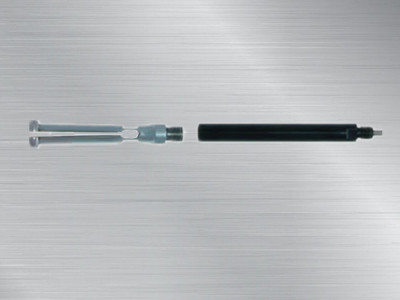

外徑為8mm，供8.2mm以上的深孔徑使用。
外徑為10mm,主要用于大直徑，或者深孔測量，適合與內徑表式測量系統配合使用。
外徑分為2mm,2.5mm, 4mm 三種。用于小孔深孔測量。
|
長度 |
20 |
30 |
40 |
50 |
64 |
125 |
250 |
500 |
螺紋連接 |
|
外徑2.0 |
- |
- |
- |
- |
● |
● |
● |
● |
M1.7x0.25 |
|
外徑2.5 |
- |
- |
- |
- |
● |
● |
● |
● |
M2.3x0.25 |
|
外徑4.0 |
25 |
35 |
- |
● |
● |
● |
● |
● |
M3.5x0.35 |
|
外徑7.8 |
● |
● |
● |
● |
● |
● |
● |
● |
M6.0x0.75 |
|
外徑8.0 |
● |
● |
● |
● |
● |
● |
● |
● |
M6.0x0.75 |
|
外徑10 |
- |
- |
- |
- |
- |
- |
● |
● |
M6.0x0.75 |

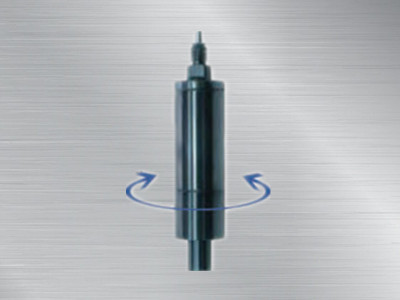

可旋轉延長桿-1140204R06:
旋轉此附件，顯示表相對靜止，可以檢查工件的不圓度。適合配合大臺架使用。

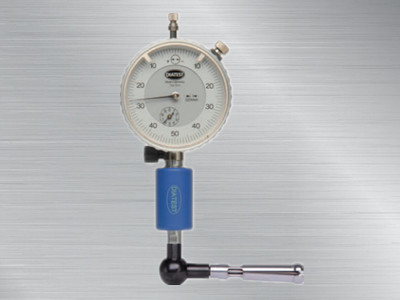

當測量空間有限時，例如工件加工過程中，需要查看內徑情況，而此時機床留出的空隙不足以將量?jī)x伸入時，可增加此轉角附件，達到在小空間內測量?jī)?nèi)徑的要求。

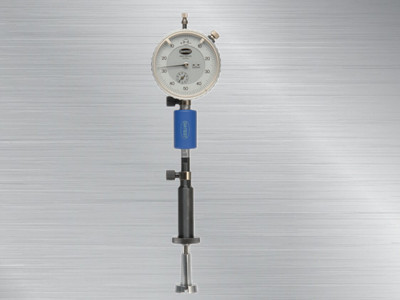

當需要測量某一深度的直徑時，可增加此附件，利用工件的端面進行定位。無需搖擺量?jī)x即可快速測量孔徑。按限位盤的外徑分為24mm, 45mm，60mm三種，需要配合1140202延長桿一起使用。

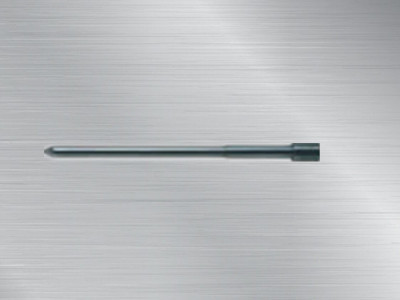

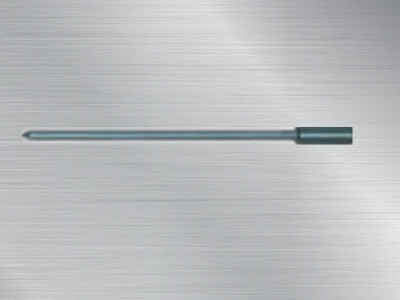

鋼或硬質合金制成，具有-定角度，保持1:1比例傳遞，將直徑變化傳遞給顯示部分。
