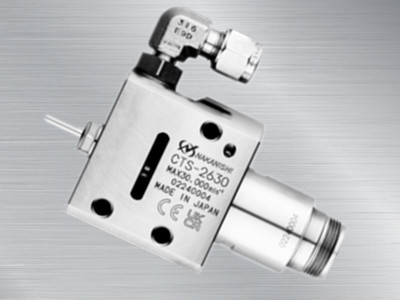

NAKANISHI中心出水主軸CTS-2630，日本中西新推出一款中心出水主軸，轉速高達30000轉/min，可調速，高壓冷卻液壓力3.0~20.0MPa，精度在1μm以內。原理是使用帶油孔的鉆頭從刀具尖端排出冷卻液進行加工的主軸，應用于自動車床的深孔加工，具體有排屑性強、加工時間縮短、刀具壽命延長、精度高等多種優點。
177-2781-6361
NAKANISHI中心出水主軸CTS-2630，日本中西新推出一款中心出水主軸，轉速高達30000轉/min，可調速，高壓冷卻液壓力3.0~20.0MPa，精度在1μm以內。

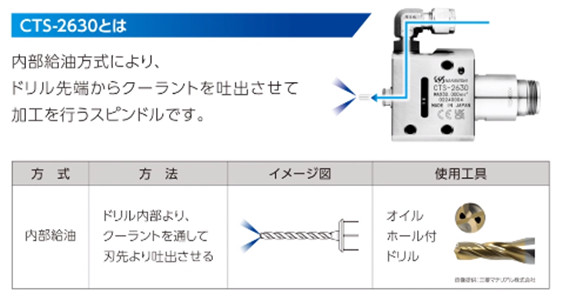

什么是中心出水主軸？
1.使用帶油孔的鉆頭從刀具尖端排出冷卻液進行加工的主軸。
2.自動車床的深孔加工中，具體有排屑性強、加工時間縮短、刀具壽命延長、精度高等多種優點。
CTS-2630可實現加工：
1.可使用20MPa的高壓冷卻液
2.在直徑Φ3.0以下和深孔L/D = 20的加工是可能的，即使是迄今為止不可能的很小直徑Φ0.5，也可以排出液體。
內部加油方式的優勢：
1.提高排出性：
通過鉆頭內部將冷卻液排放到切削刃，將切屑分成短片，液體壓力大大提高了排放性能。
2.工具壽命更長
可以冷卻到外部加油困難的切削刃，提高了刀具的耐用性。
通過提高排屑性，不易發生堵塞，防止破損。

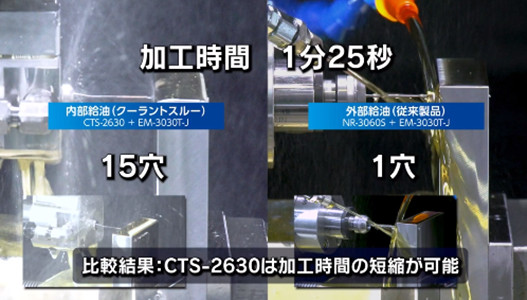

3.縮短加工時間
加工效率由傳統的分步增加到非分步增加。
4.高精度
在深孔的貫通孔中，由于從兩側的加蓋不能一次穿過，所以容易產生臺階、差異，但由于從一側開始的無臺階加寬，無法產生臺階差。

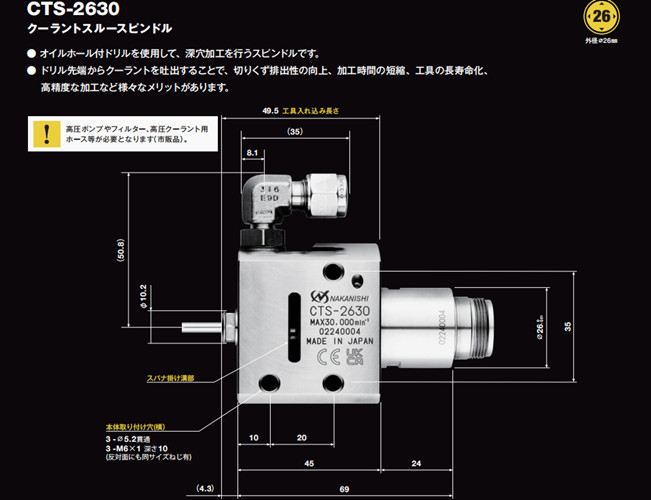

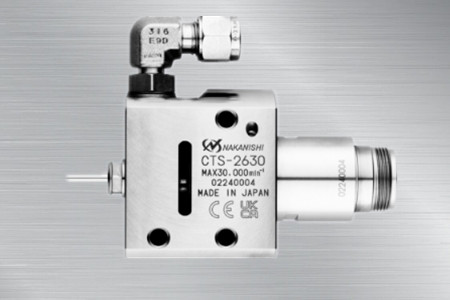

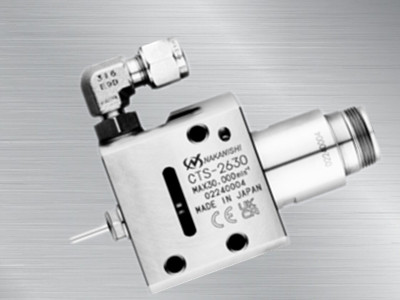

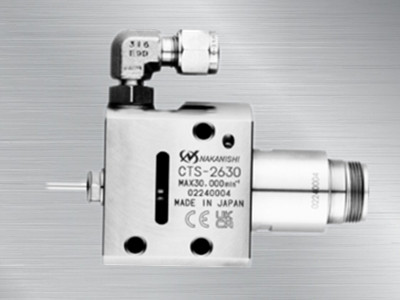

CTS-2630中心出水主軸
NAKANISHI中心出水主軸
中心出水主軸
|
主軸(陶瓷軸承) |
高壓油壓力 |
轉速[用AM-3020R/L] |
主軸精度 |
夾頭 |
|
CTS-2630 |
3.0-20.0MPa |
30000 min-1 |
1μm以內 |
夾頭(CHA、AA系列) :3.0、3.175、4.0 |
<標準配置配件>
扳手(8 x 5)、(9 x 11）、(20x 24）：各1把.
<可選配件>
夾頭螺母：CHN-CTA-3.0、3.175、4.0
可選夾頭(CHA、CHAA系列)：3.0mm、3.175mm、4.0mm
