日本東日防錯式扭力螺絲刀RTDFH/RNTDFH，無線防錯式扭力螺絲刀RTDFH120CN，扭力范圍為20～120cN·m，一旦到達設定扭矩，切換裝置就開始動作，同時發射緊固完成信號；無線式扳手消除了空間的局限性，跳頻系統可提高傳輸的可靠性，無線式防止忘記緊固。
177-2781-6361
日本東日防錯式扭力螺絲刀RTDFH/RNTDFH，無線防錯式扭力螺絲刀RTDFH120CN，扭力范圍為20～120cN·m，一旦到達設定扭矩，切換裝置就開始動作，同時發射緊固完成信號；無線式扳手消除了空間的局限性，跳頻系統可提高傳輸的可靠性，無線式防止忘記緊固。

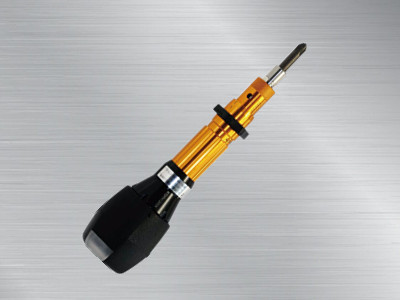

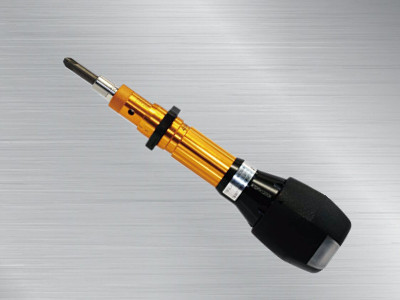

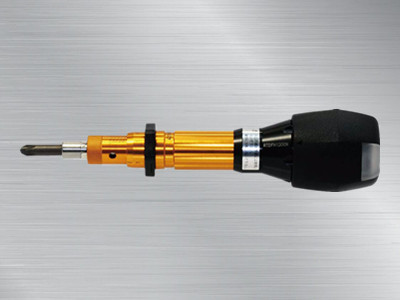

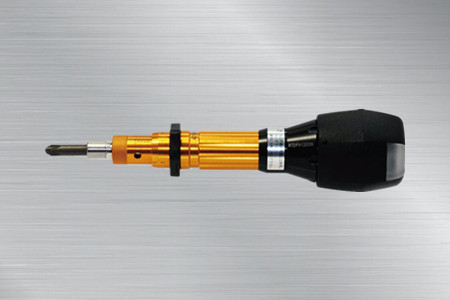

無線防錯式扭力螺絲刀RTDFH120CN
RTDFH120CN扭力螺絲刀
東日空轉扭力螺絲刀
產品特點：
1.一旦到達設定扭矩，切換裝置就開始動作，同時發射緊固完成信號。
2.無線式扳手消除了空間的局限性。
3.可以使用在無線防錯式扭力扳手FH-256MC上使用過的接收機R-FH256。通過無線防錯式扭力扳手和無線防錯式扭力螺絲刀混用的系統結構實現低成本。
4.由于采用反饋方式，作業人員能夠確認通信狀態。
5.需另購的多功能盒（I/O-FH256）1臺接收機通過ID能識別4把扭力螺絲刀，與計數檢查器（CNA-4mk3）組合就能簡單地建立防錯（Pokayoke）系統。
6.跳頻系統可提高傳輸的可靠性。
規格： 精度 ±3%
|
國際單位制型號 |
RTDFH120CN |
RTDFH260CN |
RTDFH500CN |
RNTDFH120CN |
RNTDFH260CN |
RNTDFH500CN |
||
|
扭力范圍[cN?m] |
最少～最大 |
20～120 |
60～260 |
100～500 |
40～120 |
100～260 |
200～500 |
|
|
刻度[cN?m] |
1 |
2 |
5 |
- |
- |
- |
||
|
公制型號 |
12RTDFH |
26RTDFH |
50RTDFH |
RNTDFH120CN |
RNTDFH260CN |
RNTDFH500CN |
||
|
扭力型號[kgf?cm] |
最少～最大 |
2～12 |
6～26 |
10～50 |
4～12 |
10～26 |
20～50 |
|
|
刻度[kgf?cm] |
0.1 |
0.2 |
0.5 |
- |
- |
- |
||
|
美制型號 |
RTDFH10I |
RTDFH22I |
RTDFH40I |
RNTDFH120CN |
RNTDFH260CN |
RNTDFH500CN |
||
|
扭力范圍[lbf?in] |
最少～最大 |
2～10 |
6～22 |
10～40 |
4～10 |
10～22 |
20～40 |
|
|
刻度[lbf?in] |
0.1 |
0.2 |
0.5 |
- |
- |
- |
||
|
適用螺釘 |
小螺釘 |
（Ｍ3.5） |
M4（Ｍ4.5） |
M5,M6 |
（Ｍ3.5） |
M4（Ｍ4.5） |
M5,M6 |
|
|
自攻螺釘 |
M3（M3.5） |
M4 |
（Ｍ4.5） |
M3（M3.5） |
M4 |
（Ｍ4.5） |
||
|
尺寸[mm] |
全長 |
L' |
190.5 |
207.5 |
218.5 |
166 |
167 |
175 |
|
手柄 |
D1 |
24 |
30 |
33 |
24 |
30 |
33 |
|
|
本體 |
D2 |
18 |
23 |
25.5 |
- |
- |
- |
|
|
D4 |
33 |
41 |
45 |
- |
- |
- |
||
|
L2 |
164～174 |
181.8～191.8 |
193～205 |
140 |
143 |
151.3 |
||
|
重量約[kg] |
0.28 |
0.38 |
0.49 |
0.26 |
0.32 |
0.43 |
|
扭力螺絲刀 |
接收機 |
設定盒 |
|
|
型號 |
RTDFH / RNTDFH |
R-FH256 |
SB-FH256 |
|
頻率波段 |
2.4GHzband (2.402GHz～2.479GHz、1MHz間隔 78ch) |
||
|
通信系統 |
擴頻（跳頻系統） |
||
|
調制系統 |
GFSK |
||
|
調制速率 |
1Mbps |
||
|
組信道 |
Gr000～255 |
||
|
ID |
３位數 (000～999)、7位數 (字母數字） |
|
|
|
輸入/輸出 |
|
無電壓觸點輸出（1a） |
RS232C輸入 |
|
RS232C輸出 |
|||
|
電源 |
DC3V(CR2032) |
AC100V～240V 47～63Hz 0.3A |
DC9V（堿性電池） |
|
天線 |
圖形天線 |
偶極天線 |
|
|
顯示屏 |
通信狀況確認LED |
電源LED,接收LED |
電源LED,LCD |
|
使用溫度范圍 |
0～45℃ |
||
|
發射接收距離 |
約10 ～ 20m |
產品尺寸圖：

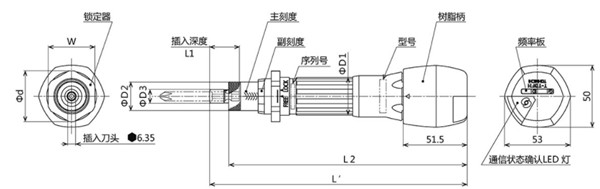

RTDFH

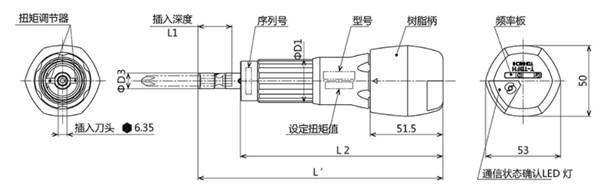

RNTDFH
信號燈顯示：

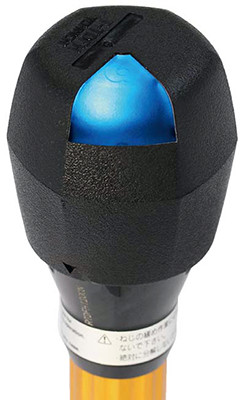

信號接收成功時，通過應答信號藍色LED燈點亮

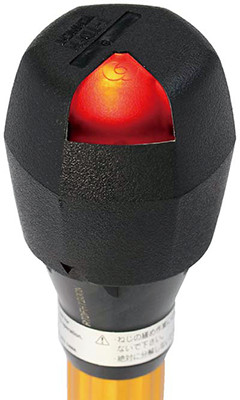

信號接收失敗時，通過應答信號紅色LED燈點亮
