日本東日扭力計ATG，常見型號為ATG6CN，全長為89mm，雙向操作輕便型扭力表，先端是三爪夾頭，刻度盤在270度裝有止動件，可防止過載，側面也有刻度，可視性優越，“推鎖按鈕”可輕松固定夾頭，適用于極小扭矩的測量、檢查和緊固,用于測量低扭矩0.5ｍN?m至150cN?m的扭力表系列。
177-2781-6361
日本東日扭力計ATG，常見型號為ATG6CN，全長為89mm，雙向操作輕便型扭力表，先端是三爪夾頭，刻度盤在270度裝有止動件，可防止過載，側面也有刻度，可視性優越，“推鎖按鈕”可輕松固定夾頭，適用于極小扭矩的測量、檢查和緊固,用于測量低扭矩0.5ｍN?m至150cN?m的扭力表系列。

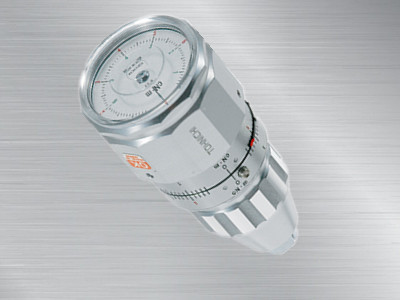

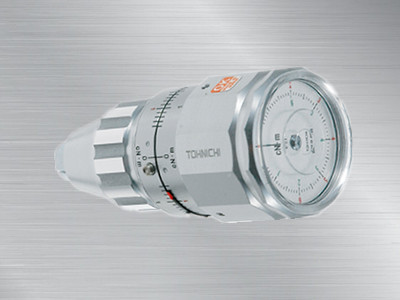

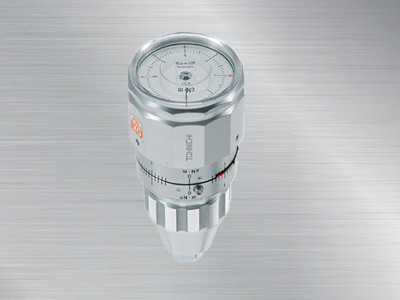

日本東日扭力計ATG6CN
ATG6CN扭力計

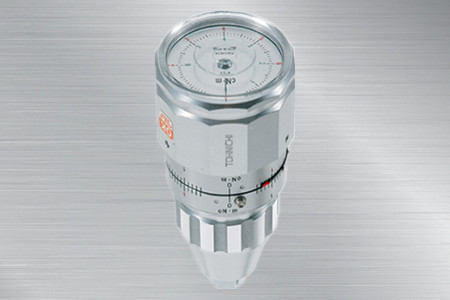

日本東日扭力計
產品特點：
1.雙向操作輕便型扭力表。
2.先端是三爪夾頭。
3.“推鎖按鈕”可輕松固定夾頭。
4.刻度盤在270度裝有止動件，可防止過載。
5.關于校準套件，ATGTCL適用于ATG，BTGTCL適用于BTG。
6.側面也有刻度，可視性優越。
7.可選購尺寸圖的C刻度盤上附帶正面記憶指針的型號。（參照尺寸圖）
8.※除ATG045CN
適用范圍:
適用于極小扭矩的測量、檢查和緊固。
規格：
ATG規格 精度 ±2%
|
|
ATG045CN |
ATG09CN |
ATG1.5CN |
ATG3CN |
ATG6CN |
ATG12CN |
ATG24CN |
|
|
國際單位制型號 |
帶正面記憶指 針 |
— |
ATG09CN-S |
ATG1.5CN-S |
ATG3CN-S |
ATG6CN-S |
ATG12CN-S |
ATG24CN-S |
|
扭矩范圍［cN·m］ |
最小～最大 |
0.05～0.45 |
0.1～0.9 |
0.2～1.5 |
0.3～3 |
0.5～6 |
1～12 |
3～24 |
|
刻度 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
||
|
|
45ATG |
90ATG |
150ATG |
300ATG |
600ATG |
1200ATG |
2400ATG |
|
|
公制型號 |
帶正面記憶指 針 |
— |
90ATG-S |
150ATG-S |
300ATG-S |
600ATG-S |
1200ATG-S |
2400ATG-S |
|
扭矩范圍［gf·cm］ |
最小～最大 |
5～45 |
10～90 |
20～150 |
30～300 |
60～600 |
100～1200 |
300～2400 |
|
刻度 |
1 |
2 |
5 |
10 |
20 |
50 |
||
|
|
ATG06Z |
— |
— |
— |
— |
— |
— |
|
|
美制型號 |
帶正面記憶指 針 |
— |
ATG1.5Z-S |
ATG2.4Z-S |
ATG4.5Z-S |
ATG9Z-S |
ATG18Z-S |
ATG36Z-S |
|
扭矩范圍［ozf·in］ |
最小～最大 |
0.06～0.6 |
0.2～1.5 |
0.3～2.4 |
0.5～4.5 |
1～9 |
2～18 |
4～36 |
|
刻度 |
0.01 |
0.02 |
0.05 |
0.1 |
0.2 |
0.5 |
||
|
記憶指針 |
正面 |
— |
選購件 |
|||||
|
側面 |
— |
標準 |
||||||
|
尺寸［mm］ |
全長 |
L’ |
89 |
|||||
|
直徑 |
D |
43.5 |
||||||
|
夾爪 |
Фd |
1～6.5 |
||||||
|
刻度盤直徑 |
D1 |
35 |
||||||
|
本體 |
L1 |
51 |
||||||
|
重量［kg］ |
0.18 |

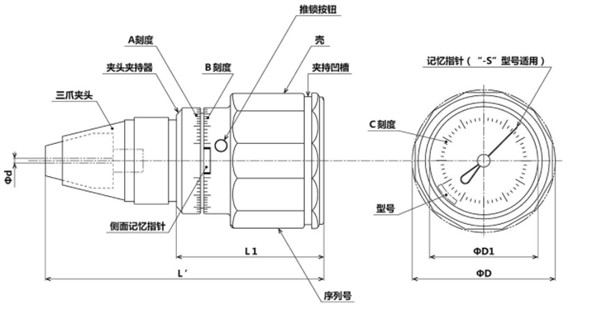

產品尺寸圖片：
注意
1.因為扭矩值非常低，所以ATG045CN不提供側面記憶指針。也不提供正面記憶指針的選擇。
2.鋁蓋和鋼制夾頭為ATG和BTG型號標準配備。也可選購樹脂蓋和夾頭。
3.通過ATG/BTG（-S）進行測定時，請確保測定物被帶入的長度保持在10mm以上。
