日本mitutoyo三豐杠桿千分表513-503E，513系列寶石軸承型、袖珍型杠桿指示表，指示表可以通過軸套式指示表本體來安裝，可進行雙向測量；完全可調的表盤表面；表盤和O型圈一起密封，可有效防水/油。
177-2781-6361
日本mitutoyo三豐杠桿千分表513-503E，513系列寶石軸承型、袖珍型杠桿指示表，指示表可以通過軸套式指示表本體來安裝，可進行雙向測量；完全可調的表盤表面；表盤和O型圈一起密封，可有效防水/油。

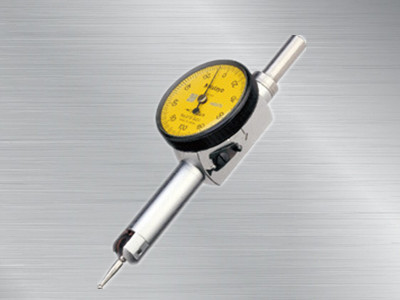

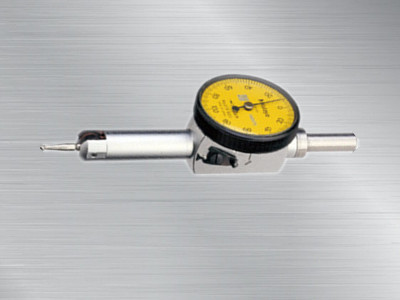

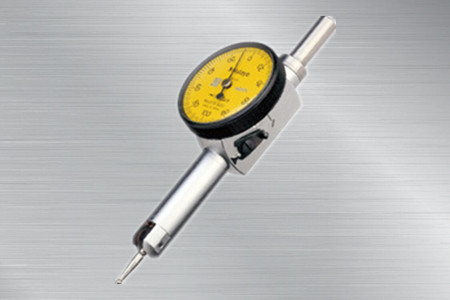

日本mitutoyo三豐杠桿千分表513-503E
513-503E杠桿千分表
日本mitutoyo三豐杠桿千分表
產品特點：
513 系列TI
袖珍型杠桿指示表
1.指示表可以通過軸套式指示表本體來安裝(除了513-517WE和513-517WT)。
2.可進行雙向測量；
3.完全可調的表盤表面；
4.表盤和O型圈一起密封，可有效防水/油。
規格：袖珍型
|
貨號 |
分度值 |
測量范圍 |
精度 |
表盤讀數 |
測力 |
長測針型 |
寶石軸承型 |
小型 |
防塵型 |
|
|
基本套裝 |
全套裝裝 |
|||||||||
|
513-514E |
513-514T |
0.01mm |
0.5mm |
10μm |
0-25-0 |
0.3N 以下 |
√ |
√ |
|
|
|
513-517E |
513-517T |
0.01mm |
0.8mm |
8μm |
0-40-0 |
0.3N 以下 |
|
√ |
|
|
|
513-517WE |
513-517WT |
0.01mm |
0.8mm |
8μm |
0-40-0 |
0.3N 以下 |
|
√ |
|
√ |
|
513-527E |
513-527T |
0.01mm |
0.8mm |
8μm |
0-40-0 |
0.3N 以下 |
|
√ |
√ |
|
|
— |
513-515T |
0.01mm |
1mm |
10μm |
0-50-0 |
0.3N 以下 |
√ |
√ |
|
|
|
513-503E |
513-503T |
0.002mm |
0.2mm |
3μm |
0-100-0 |
0.3N 以下 |
|
√ |
|
|
|
513-501E |
513-50ET |
0.001mm |
0.14mm |
3μm |
0-70-0 |
0.4N 以下 |
|
√ |
|
產品尺寸：
|
貨號 |
L |
|
513-514E |
36.8 |
|
513-517E |
20.9 |
|
513-515T |
44.5 |
|
513-503E |
14.7 |
|
513-501E |
12 |
|
513-517WE |
20.9 |
|
513-527E |
14.7 |
表盤圖片：
測針
三豐杠桿指示表有兩種類型：
非分離型(無分離桿)和分離型(有雙向分離桿)
在非分離型中，不管接觸點向上還是向下運動，指針總是順時針轉動。
在分離型中，如果分離桿設在一個位置，接觸點向上運動，指針則順時針?lè)较蜣D(zhuǎn)動 ；相反，如果分離桿設在另一個位置
，接觸點向下運動，指針則逆時針?lè)较蜣D(zhuǎn)動
套裝配置：公制型
