日本三豐短臂型內徑表511-761,511系列CGB-35X內徑表，縮短握柄一下的長度使其緊湊輕巧，柱塞行程不會影響準確性，硬質合金測頭經久耐用，具有耐磨性，海綿結構的大握柄有助于高精度測量，將操作員的手部熱傳遞減少50%。
177-2781-6361
日本三豐短臂型內徑表511-761,511系列CGB-35X內徑表，縮短握柄一下的長度使其緊湊輕巧，柱塞行程不會影響準確性，硬質合金測頭經久耐用，具有耐磨性，海綿結構的大握柄有助于高精度測量，將操作員的手部熱傳遞減少50%。

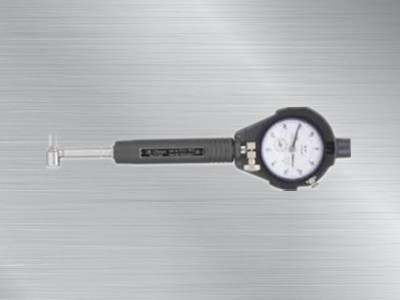

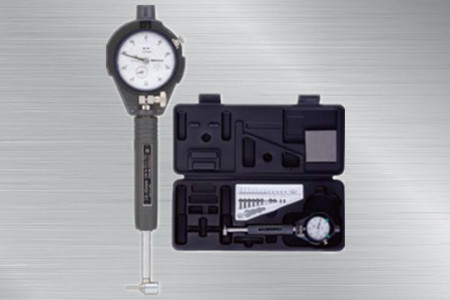

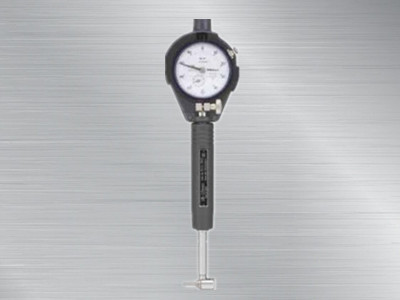

日本三豐短臂型內徑表511-761
511-761內徑表
日本三豐mitutoyo內徑表
產品特點：
內徑表
511系列CGB-X
1.縮短握柄一下的長度使其緊湊輕巧，柱塞行程不會影響準確性；
2.硬質合金測頭經久耐用，具有耐磨性；
3.海綿結構的大握柄有助于高精度測量，將操作員的手部熱傳遞減少50%；
4.指針式指示表和防護罩都是選件，有一些指示表和保護罩不能與這些內徑表使用；
5.內徑表檢測器和一系列的環規可選。用于測量前，幫助內徑表精確設置。
規格
|
貨號 |
型號 |
測量范圍 |
活動測頭行程 |
測力 |
導軌測力 |
套裝內容 |
測量深度 |
||||||
|
內徑表 |
指針式指示表 |
指示表保護罩 |
可更換測頭 |
可更換墊圈 |
副測頭 |
測頭扳手 |
|||||||
|
511-761 |
CGB-35X |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-761 |
不提供 |
不提供 |
9個 |
2個 |
不提供 |
1個 |
50mm |
|
511-762 |
CGB-60X |
35-60mm |
511-762 |
6個 |
4個 |
不提供 |
|||||||
|
511-763 |
CGB-150X |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-763 |
11個 |
1個 |
|||||
|
511-764 |
CGB-160X |
100-160mm |
511-764 |
13個 |
不提供 |
||||||||
|
511-771 |
-1 |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-761 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
9個 |
2個 |
不提供 |
1個 |
50mm |
|
511-772 |
-1 |
35-60mm |
511-762 |
6個 |
4個 |
不提供 |
|||||||
|
511-773 |
-1 |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-763 |
11個 |
1個 |
|||||
|
511-774 |
-1 |
100-160mm |
511-764 |
13個 |
不提供 |
||||||||
|
511-766 |
-1 |
18-35mm |
1.2mm |
4N或更少 |
6N或更少 |
511-761 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
9個 |
2個 |
不提供 |
1個 |
50mm |
|
511-767 |
-1 |
35-60mm |
511-762 |
6個 |
4個 |
不提供 |
|||||||
|
511-768 |
-1 |
50-150mm |
1.6mm |
5N或更少 |
10N或更少 |
511-763 |
11個 |
1個 |
|||||
|
511-769 |
-1 |
100-160mm |
511-764 |
13個 |
不提供 |
注：1）511-763提供一個50mm副測頭
2）不使用提供的標配測頭，而去使用其他測頭或者使用其他多個副測頭增加測量范圍都是不可取的。（不可保證測量精度的準確性)

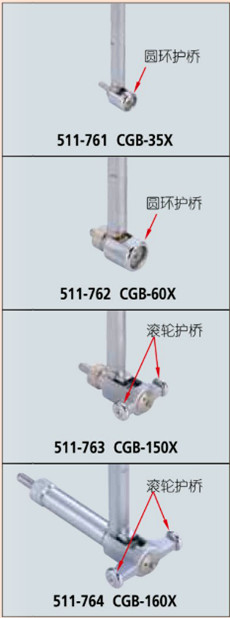

活動測頭：

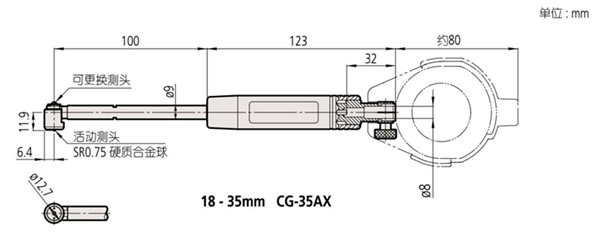

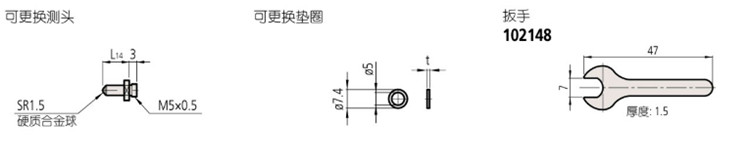

產品尺寸圖：
|
型號 |
內徑表（尺身） |
可更換測頭 |
可更換墊圈 |
副測頭 |
||||
|
標記號 |
零件號 |
尺寸*1 |
L13 |
零件號 |
t |
零件號 |
||
|
CGB-35X |
511-761 |
1 |
21DZA213A |
18mm |
2.5mm |
205623 205624 |
0.5mm 1.0mm |
102148 |
|
2 |
21DZA213B |
20mm |
4.5mm |
|||||
|
3 |
21DZA213C |
22mm |
6.5mm |
|||||
|
4 |
21DZA213D |
24mm |
8.5mm |
|||||
|
5 |
21DZA213E |
26mm |
10.5mm |
|||||
|
6 |
21DZA213F |
28mm |
12.5mm |
|||||
|
7 |
21DZA213G |
30mm |
14.5mm |
|||||
|
8 |
21DZA213H |
32mm |
16.5mm |
|||||
|
9 |
21DZA213G |
34mm |
18.5mm |
*1表示測量尺寸

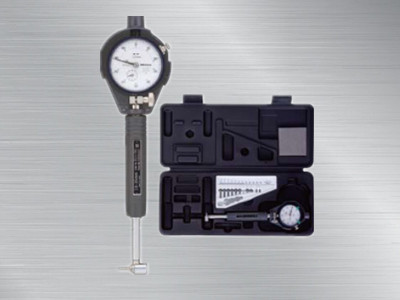

實物案例圖：
規格：
精度：2μm
重復精度：0.5μm
相鄰誤差：1μm
選件：
-：指針式指示表
21DZA000：指示表保護罩
推薦指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-單轉型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-單轉型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，帶有橡膠可拆保護罩的指示器不能使用。
