日本三豐mitutoyo內徑表526-170,526系列CG-1.5M用于極小孔，更適合用于小孔直徑的測量，指示表可顯示漲簧測頭徑向位移轉換程頂桿軸向的位移。
177-2781-6361
日本三豐mitutoyo內徑表526-170,526系列CG-1.5M用于極小孔，更適合用于小孔直徑的測量，指示表可顯示漲簧測頭徑向位移轉換程頂桿軸向的位移。

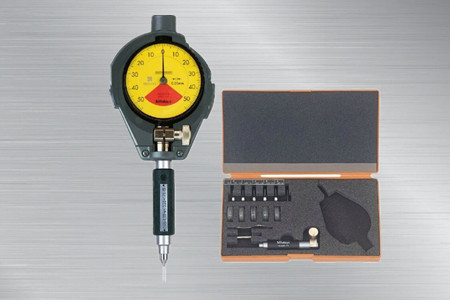

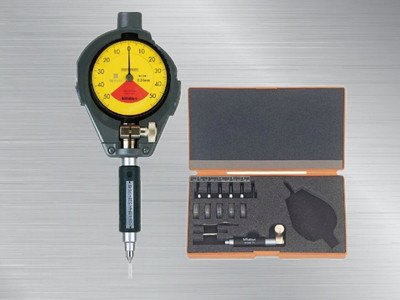

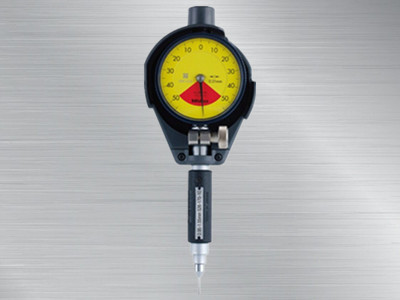

日本三豐mitutoyo內徑表526-170
526-170內徑表
日本三豐mitutoyo內徑表
產品特點：
內徑表
526系列用于極小孔
CG-M
1.更適合用于小孔直徑的測量，指示表可顯示漲簧測頭徑向位移轉換程頂桿軸向的位移；
2.指針式指示表和防護罩都是選件，有一些指示表和保護罩不能與這些內徑表使用。
3.臺架選件（215-120-10)可有效地測量多個小孔。
規格
|
貨號 |
型號 |
測量范圍 |
套裝內容 |
測量深度 |
|||||
|
內徑表 |
指針式指示表 |
指示表保護罩 |
測頭 |
頂桿 |
校正環規 |
||||
|
526-170 |
CG-1.5M |
0.95-1.55mm |
526-170 |
不提供 |
不提供 |
5個 |
1個 |
5個 |
11.5mm |
|
526-160 |
CG-4M |
1.50-4.00mm |
526-160 |
9個 |
2個 |
9個 |
17.5,22.5mm |
||
|
526-150 |
CG-7M |
3.70-7.30mm |
526-150 |
7個 |
1個 |
7個 |
32.0m |
||
|
526-172 |
- |
0.95-1.55mm |
526-170 |
2109SB-10（分度值：0.001mm） |
21DZA000 |
5個 |
1個 |
5個 |
11.5mm |
|
526-162 |
- |
1.50-4.00mm |
526-160 |
9個 |
2個 |
9個 |
17.5,22.5mm |
||
|
526-152 |
- |
3.70-7.30mm |
526-150 |
7個 |
1個 |
7個 |
32.0m |
||
|
526-173 |
- |
0.95-1.55mm |
526-170 |
2046SB-10（分度值：0.01mm） |
21DZA000 |
5個 |
1個 |
5個 |
11.5mm |
|
526-163 |
- |
1.50-4.00mm |
526-160 |
9個 |
2個 |
9個 |
17.5,22.5mm |
||
|
526-153 |
- |
3.70-7.30mm |
526-150 |
7個 |
1個 |
7個 |
32.0m |
*標配環規
產品尺寸圖：
|
型號 |
內徑表（尺身） |
漲簧測頭 |
頂桿零件號 |
校正環規 |
扳手 |
|||
|
標記號 |
零件號 |
測量范圍 |
L9 |
mm |
零件號 |
|||
|
CG-1.5M |
526-170 |
1.0 |
201414 |
0.95-1.15mm |
11.5mm |
201435 |
1.0 |
210188 |
|
1.1 |
201415 |
1.07-1.25mm |
1.1 |
|||||
|
1.2 |
201416 |
1.17-1.35mm |
1.2 |
|||||
|
1.3 |
201417 |
1.27-1.45mm |
1.3 |
|||||
|
1.4 |
201418 |
1.37-1.55mm |
1.4 |
|||||
|
CG-4M |
526-170 |
1.75 |
201419 |
1.50-1.90mm |
17.5mm |
201436 |
1.75 |
210188 |
|
2.00 |
201420 |
1.80-2.20mm |
2.00 |
|||||
|
2.25 |
201421 |
2.05-2.45mm |
2.25 |
|||||
|
2.50 |
201422 |
2.25-2.75mm |
2.50 |
|||||
|
2.75 |
201423 |
2.50-3.00mm |
22.5mm |
201437 |
2.75 |
|||
|
3.00 |
201424 |
2.75-3.25mm |
3.00 |
|||||
|
3.25 |
201425 |
3.00-3.50mm |
3.25 |
|||||
|
3.50 |
201426 |
3.25-3.75mm |
3.50 |
|||||
|
3.75 |
201427 |
3.50-4.00mm |
3.75 |
|||||
|
CG-7M |
526-150 |
4.0 |
201428 |
3.70-4.30mm |
32.0mm |
201438 |
4.0 |
210188 |
|
4.5 |
201429 |
4.20-4.80mm |
4.5 |
|||||
|
5.0 |
201430 |
4.70-5.30mm |
5.0 |
|||||
|
5.5 |
201431 |
5.20-5.80mm |
5.5 |
|||||
|
6.0 |
201432 |
5.70-6.30mm |
6.0 |
|||||
|
6.5 |
201433 |
6.20-6.80mm |
6.5 |
|||||
|
7.0 |
201434 |
6.70-7.30mm |
7.0 |
配件：
|
型號 |
貨號 |
|
CG-1.5M |
210188（1個） |
|
CG-4M |
210188（1個） |
|
CG-7M |
102148(1個） |
測量裝置：
規格：
精度：4μm
重復精度：2μm
選件：-：指針式指示表
21DZA000：指示表保護罩
215-120-10：小孔內徑表臺架
推薦指示表：
·2046SB （0.01mm）
·2972TB （0.01mm-單轉型）
·2109SB-10 （0.001mm）
·2900SB-10（0.001mm-單轉型）
·543-310B （ID-C112GXB:0.001mm）
*防水型等，帶有橡膠可拆保護罩的指示器不能使用。
