日本三豐mitutoyo孔徑千分尺368-168，368系列三爪式孔徑千分尺HT-40R，三爪孔徑千分尺的鈦涂層量爪具有良好的耐用性和抗沖擊性，儀器可直達盲孔底端測量，三爪孔徑千分尺適應于測量范圍為6mm或者以上的類型，通過自動居中可穩定的測量。
177-2781-6361
日本三豐mitutoyo孔徑千分尺368-168，368系列三爪式孔徑千分尺HT-40R，三爪孔徑千分尺的鈦涂層量爪具有良好的耐用性和抗沖擊性，儀器可直達盲孔底端測量，三爪孔徑千分尺適應于測量范圍為6mm或者以上的類型，通過自動居中可穩定的測量。

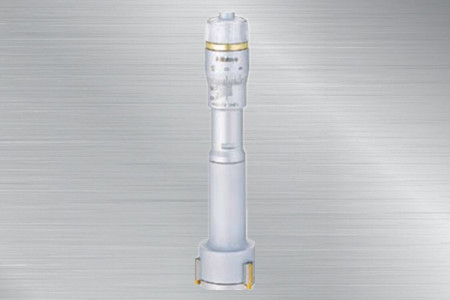

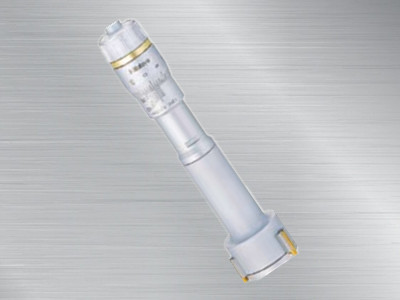

日本三豐mitutoyo孔徑千分尺368-168
368-168孔徑千分尺
日本三豐mitutoyo孔徑千分尺
產品特點:
Holtest孔徑千分尺
368系列二爪/三爪式孔徑千分尺
D·E·HT-R
1.三爪孔徑千分尺的鈦涂層量爪具有良好的耐用性和抗沖擊性，儀器可直達盲孔底端測量；
2.三爪孔徑千分尺適應于測量范圍為6mm或者以上的類型，通過自動居中可穩定的測量；
3.可貼近盲孔底端進行測量，接長桿（選件）可用于測量深孔，此功能適于6mm以上型；
4.裝配的恒壓裝置，減少了因操作人員水平的不同而引起的偏差，從而可進行穩定的測量。
5.環規（選件）可用于原點設置。
|
測量范圍 |
L3(mm） |
L4（mm） |
L5（mm） |
|
2-6 |
- |
- |
2 |
|
6-12 |
2或以下 |
- |
2.5 |
|
12-20 |
0.3或以下 |
5.6 |
3.5 |
|
20-30 |
8.3 |
5.2 |
|
|
30-50 |
13.0 |
10.0 |
|
|
50-100 |
17.0 |
14.0 |
|
|
100-300 |
12.4或以下 |
21.0 |
13.8 |
規格：
|
貨號 |
型號 |
測量范圍 |
分度值 |
精度*1 |
接長桿（選件） |
|
二爪式 |
|||||
|
368-001 |
D1 |
2-2.5 |
0.001mm |
±2μm（最大差值2μm） |
- |
|
368-002 |
D2 |
2.5-3 |
|||
|
368-003 |
E1 |
3-4 |
|||
|
368-004 |
E2 |
4-5 |
|||
|
368-005 |
E3 |
5-6 |
|||
|
三爪式 |
|||||
|
368-161 |
HT-8R |
6-8 |
952322（100mm） |
||
|
368-162 |
HT-10R |
8-10 |
|||
|
368-163 |
HT-12R |
10-12 |
|||
|
368-164 |
HT-16R |
12-16 |
0.005mm |
952621（150mm） |
|
|
368-165 |
HT-20R |
16-20 |
|||
|
368-166 |
HT-25R |
20-25 |
±3μm（最大差值3μm） |
952622（150mm） |
|
|
368-167 |
HT-30R |
25-30 |
|||
|
368-168 |
HT-40R |
30-40 |
|||
|
368-169 |
HT-50R |
40-50 |
|||
|
368-170 |
HT-63R |
50-63 |
952623（150mm） |
||
|
368-171 |
HT-75R |
62-75 |
|||
|
368-172 |
HT-88R |
75-88 |
|||
|
368-173 |
HT-100R |
87-100 |
|||
|
368-174 |
HT-125R |
100-125 |
±5μm（最大差值5μm） |
||
|
368-175 |
HT-150R |
125-150 |
|||
|
368-176 |
HT-175R |
150-175 |
|||
|
368-177 |
HT-200R |
175-200 |
|||
|
368-178 |
HT-225R |
200-225 |
|||
|
368-179 |
HT-250R |
225-250 |
|||
|
368-180 |
HT-275R |
250-275 |
|||
|
368-181 |
HT-300R |
275-300 |
*1不包括量化誤差；
精度：整個測量面測量到的值；
最大差值：精度范圍內最大值和最小值之差。
*環規和接長桿：可選
*不使用提供標配測頭，而去使用其他測頭；或者使用其他套裝的副測頭增加測量范圍都是不可取的（不能保證測量精度的準確性）。
產品尺寸圖：
|
型號 |
測量范圍 |
L2 |
L1 |
|
HT-8R,10R,12R |
6-8,8-10,10-12mm |
59 |
102-104 |
|
HT-16R，20R |
12-16,16-20mm |
82 |
126-130 |
|
HT-25R，30R |
20-25,25-30mm |
94 |
137-142 |
|
HT-40R，50R |
30-40,40-50mm |
102 |
145-155 |
|
HT-63R,75R,88R，100R |
50-63,62-75,75-88,87-100mm |
105 |
150-163 |
|
HT-125R,150R,175R，200R，225R,250R,275R,300R |
100-125,125-150,150-175,175-200,200-225,225-250,250-275,275-300mm |
161 |
227-252 |
測量范圍不同，外觀也不同。
產品案例額圖：
選件接長桿的使用，特殊貨號見詳情。
