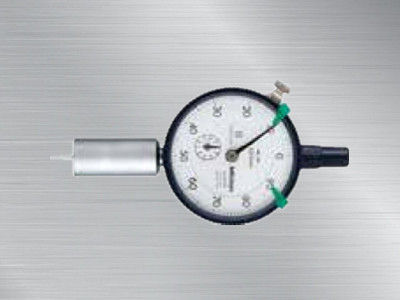

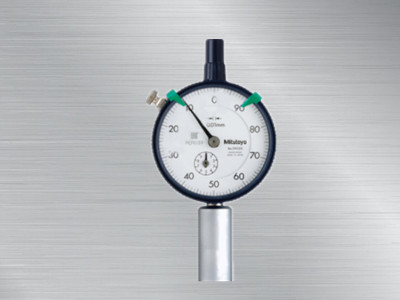

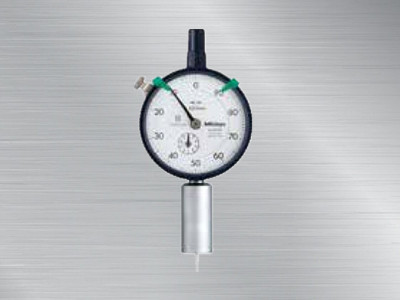

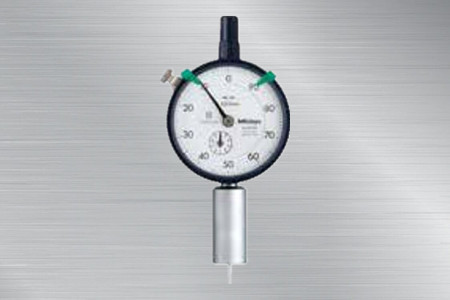

日本三豐mitutoyo深度指示表7222，7系列深度指示表，適合孔、窄溝槽、階差測量。
日本三豐mitutoyo深度指示表7222
7222深度指示表
日本三豐mitutoyo深度指示表
產品特點：
7系列深度指示表
注釋
*1
當更換深度指示表(指針式或數顯指示表)請注意。
·當安裝一個不同尺寸的測頭時，測頭距離基本測量面的位移會改變，因此，測量范圍可能與原來不同。
·如果測頭直徑大于基礎孔徑時，測頭不能安裝到深度尺。
·當安裝平面測頭，如平面/針式或者硬質合金尖頭測頭時，要求對基準面的底面的平行度進行調整。
*2

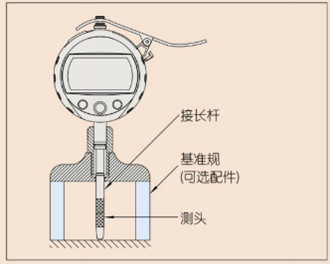

使用接長桿時，請注意。
·當接長桿的總長超過110mm，豎向使用儀器(測頭朝下)
·當接長桿安裝后，使用基準規(如量塊)進行零點設置(基準規為可選配件)
規格：
|
貨號 |
測量范圍 |
分度值 |
精度 |
行程 |
測力 |
基座 |
測頭*1 |
接長桿*2 |
指示表*3(指針式指示表) |
|||
|
W |
T |
平面度 |
指示表連接位置 |
|||||||||
|
7210 |
0 - 10mm |
0.01mm |
±15μm |
10mm |
1.4N |
40mm |
16mm |
5μm |
1 |
帶有針形測頭 (No.137413) |
—— |
2902SB用于深度指示表 |
|
7211 |
0 - 200mm |
63.5mm |
帶硬質合金的球形測頭(No.21JAA224) |
5個(10, 20, 30, 30, 100mm) |
||||||||
|
7212 |
101.6mm |
|||||||||||
|
7213 |
0 - 210mm |
±30μm |
30mm |
2.5N |
63.5mm |
2 |
帶硬質合金的球形測頭(No.21JAA225) |
3個（30, 60, 90mm） |
2952SB用于深度指示表 |
|||
|
7214 |
101.6mm |
3 |
||||||||||
|
7220 |
0 - 200mm |
±15μm |
10mm |
1.4N |
100mm |
18mm |
1 |
帶硬質合金的球形測頭(No.21JAA224) |
5個（10, 20, 30, 30, 100mm） |
2902SB用于深度指示表 |
||
|
7221 |
150mm |
|||||||||||
|
7222 |
0 - 10mm |
?16mm |
帶有針形測頭(No.137413) |
—— |
||||||||
|
7223 |
?25mm |
帶硬質合金的球形測頭(No.21JAA224: 17mm) (No.21JAA226: 22mm) |
||||||||||
|
7224 |
?40mm |
|||||||||||
|
7231 |
0 - 200mm |
5mm |
63.5mm |
16mm |
5個（10, 20, 30, 30, 100mm） |
1162T(背置活塞型)用于深度指示表 |

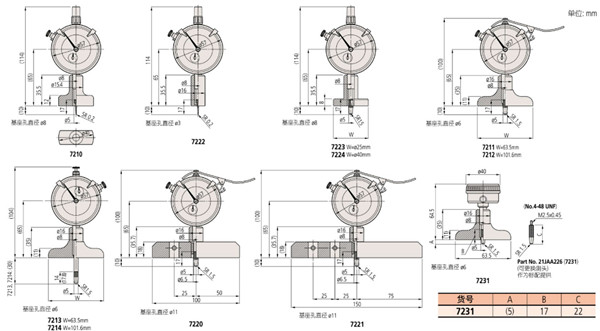

產品尺寸：
使用案例：
