日本三豐數顯千分表543-470B，543系數顯指示表ID-C125XB，分辨力為0.001mm，測量范圍為25.4mm，平型后蓋，指示表打開后，ABS (absolute) 傳感器可恢復最后的原點位置，通過設定上限和下限值，可進行公差判定測量。
177-2781-6361
日本三豐數顯千分表543-470B，543系列數顯指示表ID-C125XB，分辨力為0.001mm，測量范圍為25.4mm，平型后蓋，指示表打開后，ABS (absolute) 傳感器可恢復最后的原點位置，通過設定上限和下限值，可進行公差判定測量。

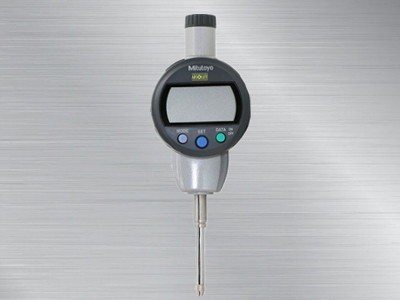

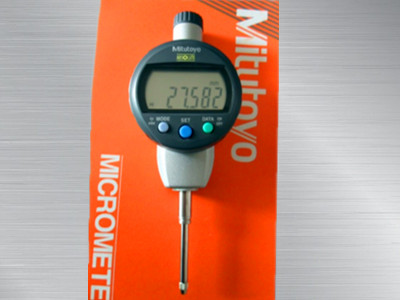

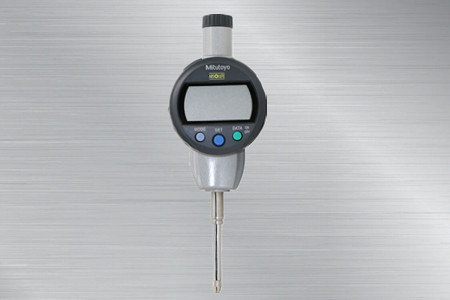

日本三豐數顯千分表543-470B
543-470B數顯千分表
日本三豐mitutoyo數顯千分表
產品特點：
543系列標準型
ID-CX ABSOLUTE數顯指示表
1.指示表打開后，ABS (absolute) 傳感器可恢復最后的原點位置；
2.ABSOLUTE 線性編碼器，因消除了超速誤差而使可靠性得以提高；
3.通過設定上限和下限值，可進行公差判定測量；
4.僅一塊電池就能實現連續使用約7000小時的使用壽命。
5.配有數據輸出端口，使其能連入測量網絡系統和統計過程控制系統。
產品特點：
大型號液晶顯示屏
讀取。
三大按鈕
提高。
330°旋轉顯示
規格：
|
貨號 |
型號 |
分辨力 |
測量范圍 |
全量程精度* |
測力 |
備注 |
||
|
帶耳后蓋 |
平型后蓋 |
|||||||
|
543-390 |
543-390B |
ID-C112X |
ID-C112XB |
0.001mm |
12.7mm |
0.003mm |
1.5N 以下 |
— |
|
543-394 |
543-394B |
ID-C112CX |
ID-C112CXB |
0.001mm |
12.7mm |
0.003mm |
0.4N - 0.7N |
低測力 |
|
— |
543-470B |
— |
ID-C125XB |
0.001mm |
25.4mm |
0.003mm |
1.8N 以下 |
— |
|
— |
543-490B |
— |
ID-C150XB |
0.001mm |
50.8mm |
0.005mm |
2.3N 以下 |
— |
|
543-400 |
543-400B |
ID-C1012X |
ID-C1012XB |
0.01mm |
12.7mm |
0.02mm |
0.9N 以下 |
— |
|
543-404 |
543-404B |
ID-C1012CX |
ID-C1012CXB |
0.01mm |
12.7mm |
0.02mm |
0.2N - 0.5N |
低測力 |
|
— |
543-474B |
— |
ID-C1025XB |
0.01mm |
25.4mm |
0.02mm |
1.8N 以下 |
— |
|
— |
543-494B |
— |
ID-C1050XB |
0.01mm |
50.8mm |
0.04mm |
2.3N 以下 |
— |
*不包括量化誤差

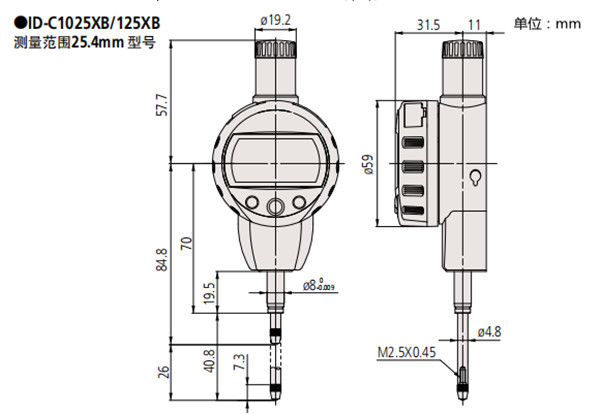

產品尺寸：
注 ：貨號后加“B”的型號為平型后蓋，其它為帶耳后蓋
規格
精度 : 參見規格 (不包括量化誤差)
分辨力 : 0.01mm 型 0.01mm
0.001mm 型 0.01mm/0.001mm
顯示 : 6 位 LCD 指示
長度基準 : ABSOLUTE 靜電電容式線性編碼器
最大反應速度 : 無限制 (不支持掃描型測量)
測力 : 參見規格
軸套直徑
: 8mm (ISO/JIS 型)
電池 : SR44 (1 個), 938882 用于數顯顯示
(標準附件)
電池壽命 : 正常使用情況下約為 7,000 小時
塵 / 水防護等級 : 達到 IP42 防護等級
功能
原點設置、調零、GO/±NG 判斷、計數方向轉換、自動
電源開 / 關、內置計算、函數鎖定、數據保持、數據輸
出
警告 : 低電壓、計算誤差、溢出錯誤、
公差極限設置錯誤
選件
21EZA198: 測桿提升桿 (12.7mm ISO/JIS 型)
21EZA105: 測桿提升旋鈕 (12.7mm ISO/JIS 型)*
21EZA197: 測桿提升旋鈕 (25.4mm 型)
21EZA200: 測桿提升旋鈕
(50.8mm 型)
540774: 測桿提升線纜 12.7mm 和 25.4mm
02ACA571: 附加測桿彈簧 (25.4mm 型)**
02ACA773: 附加測桿彈簧 (50.8mm 型)**
101040: 帶中心耳后蓋 (25.4mm 和50.8mm, ISO/JIS 型)
137693: 測桿提升桿(測量范圍 : 25.4 和
50.8mm)
(25.4mm 和 50.8mm 型號作為標準配置)
* 不適于低測力型
** 指示表反向定位時使用
U-WAVE-T 連接電纜 (160mm): 02AZD790F
腳踏開關 : 02AZE140F
SPC電纜 :
1m (905338)
2m (905409)
USB-ITN-F (2m) : 06AFM380F
三豐 Digimatic 微型處理器
DP-1VA LOGGER: 264-505DC
三豐指針式指示表測針
2系列可更換后蓋
測量臺架
規格
回程誤差 : 分辨力為 0.01mm ：0.02mm 以下
分辨力為 0.001mm ：0.002mm
以下
重復精度 : 分辨力為 0.01mm ：0.01mm 以下
分辨力為 0.001mm ：0.002mm 以下

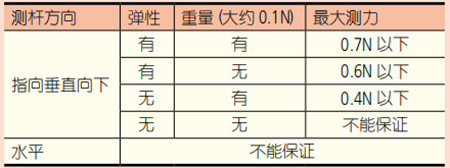

低測力型測力的設置
543-404/404B
注釋)上表顯示以外的其它組合不能保證。
543-394/394B
注釋)上表顯示以外的其它組合不能保證。
