日本三豐游標卡尺530-119,公英制M型標準卡尺，測量范圍為0-300mm，分度值為0.02mm，階梯式刻度面板能防止灰塵侵入主標尺和游標尺之間，可測量外徑、內徑、深度和階差，帶有硬質合金量爪的卡尺是測量粗加工產品，鑄造件及研磨石等的好選擇。
177-2781-6361
日本三豐游標卡尺530-119,公英制M型標準卡尺，測量范圍為0-300mm，分度值為0.02mm，階梯式刻度面板能防止灰塵侵入主標尺和游標尺之間，可測量外徑、內徑、深度和階差，帶有硬質合金量爪的卡尺是測量粗加工產品，鑄造件及研磨石等的好選擇。

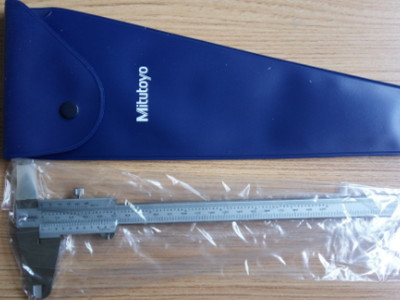

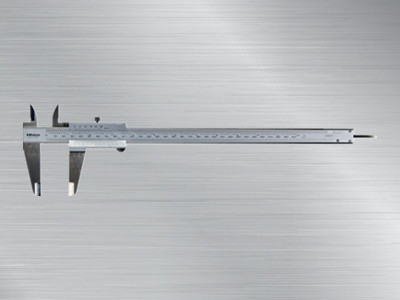

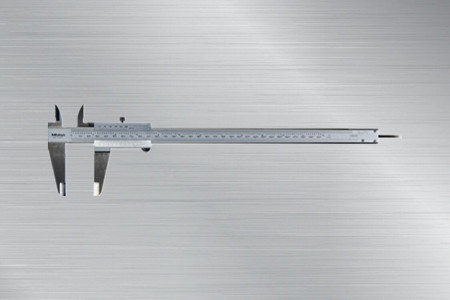

日本三豐游標卡尺530-119
530-119游標卡尺

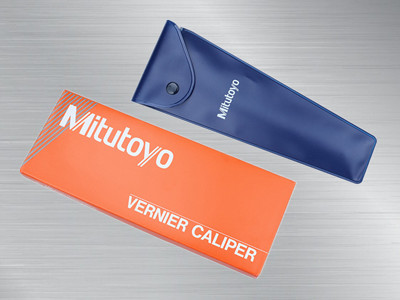

日本三豐游標卡尺
產品特點：
530系列-M/N型標準卡尺
1.簡潔、基本的設計；
2.階梯式刻度面板能防止灰塵侵入主標尺和游標尺之間；
3.較小的游標面角度（14°）、便于讀數；
4.可測量外徑，內徑、深度和階差；
5.帶有硬質合金量爪的卡尺是測量粗加工產品，鑄造件及研磨石等的選擇。
產品參數：
|
貨號 |
型號 |
測量范圍 |
分度值 |
精度 |
深度測量桿 |
備注 |
|
530-100 |
N10R |
0-100mm |
0.05mm |
±0.05mm |
Φ1.9mm桿 |
- |
|
530-102 |
N15R |
0-150mm |
- |
|||
|
530-101 |
N15 |
薄片 |
- |
|||
|
530-320 |
N15W |
用于外徑測量的硬質合金頭量爪 |
||||
|
530-335 |
N15WW |
用于外徑和內徑測量的硬質合金頭量爪 |
||||
|
530-122* |
N15P |
高精度型：±0.03mm |
||||
|
530-108 |
N20 |
0-200mm |
- |
|||
|
530-321 |
N20W |
用于外徑測量的硬質合金頭量爪 |
||||
|
530-123* |
N20P |
高精度型：±0.03mm |
||||
|
530-109 |
N30 |
0-300mm |
±0.08mm |
- |
||
|
530-322 |
N30W |
用于外徑測量的硬質合金頭量爪 |
||||
|
530-124* |
N30P |
高精度型：±0.04mm |
||||
|
530-501 |
N60 |
0-600mm |
±0.10mm |
- |
- |
|
|
530-502 |
N100 |
0-1000mm |
±0.15mm |
* 分度值 : 0.02mm
產品尺寸圖：
|
型號 |
測量范圍 |
外徑量爪厚度 |
|
N10R |
0-100mm |
3 |
|
N15/20 |
0-150mm 0-200mm |
|
|
N30 |
0-300mm |
3.8 |
|
N60 |
0-600mm |
6 |
|
N100 |
0-1000mm |
8 |
測量范圍：
|
型號 |
測量范圍 |
A |
B |
D |
E |
F |
H |
L |
|
N10R |
0-100mm |
17 |
21.5 |
40 |
53.5 |
30 |
16 |
182 |
|
N15/N15R |
0-150mm |
17 |
21.5 |
40 |
53.5 |
30 |
16 |
229 |
|
N20 |
0-200mm |
20.5 |
25 |
50 |
53.5 |
30 |
16 |
288 |
|
N30 |
0-300mm |
22 |
27.5 |
64 |
66.5 |
36 |
20 |
404 |
|
N60 |
0-600mm |
38 |
47 |
90 |
89 |
50 |
25 |
780 |
|
N100 |
0-1000mm |
50 |
60 |
130 |
111 |
61 |
32 |
1240 |
*貨號530-100（N10R)和530-102（N15R)都帶有圓形深度測量桿（Φ1.9mm），上圖中顯示的深度桿與此處的深度桿是不同的類型。
