日本三豐長量爪型游標卡尺534-114，534系列CM-50L長量爪型游標卡尺，長量爪適于測量通常情況下難以測量的位置，可從上側和下側的游標刻度分別對內徑和外徑測量值進行讀數,帶有微動裝置，實現小內徑測量。
177-2781-6361
日本三豐長量爪型游標卡尺534-114，534系列CM-50L長量爪型游標卡尺，長量爪適于測量通常情況下難以測量的位置，可從上側和下側的游標刻度分別對內徑和外徑測量值進行讀數,帶有微動裝置，實現小內徑測量。

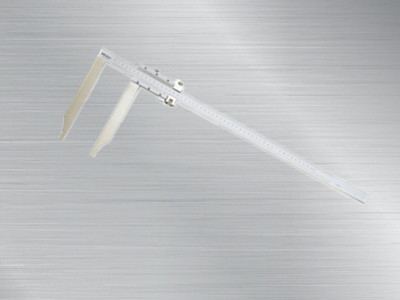

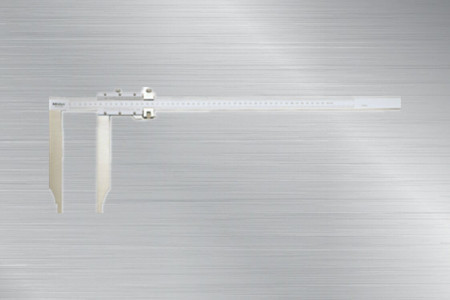

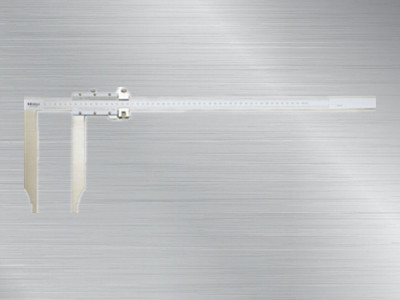

日本三豐長量爪型游標卡尺534-114
534-114游標卡尺
日本三豐長量爪型游標卡尺
產品特點：
534系列長量爪型游標卡尺CM-L
1.長量爪適于測量通常情況下難以測量的位置；
2.可從上側和下側的游標刻度分別對內徑和外徑測量值進行讀數。
3.帶有微動裝置；
4.實現小內徑測量。
規格：
帶有內徑測量游標刻度
|
貨號 |
型號 |
測量范圍* |
精度 |
分度值 |
備注 |
|
534-113 |
CM30L |
0(10.1)-300mm |
±0.04mm |
0.02mm |
帶微動裝置 |
|
534-114 |
CM50L |
0(20.1)-500mm |
±0.06mm |
||
|
534-115 |
CM75L |
0(20.1)-750mm |
±0.08mm |
||
|
534-116 |
CM100L |
0(20.1)-1000mm |
±0.10mm |
*（）：內徑測量最小尺寸

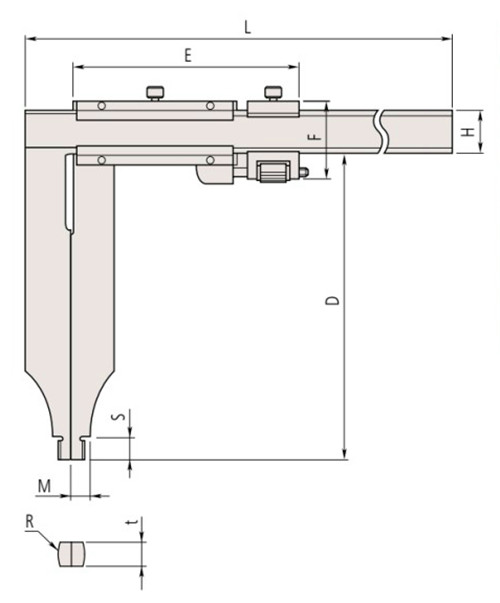

產品尺寸圖：
|
型號 |
測量范圍* |
D |
E |
F |
H |
L |
M |
R |
S |
t |
|
C30L |
0-300mm* |
90 |
76.5 |
- |
20 |
445 |
7 |
R5 |
12 |
3.8 |
|
CM30L |
0-300mm |
103 |
38 |
R5 |
3.8 |
|||||
|
C50L |
0-500mm* |
200 |
89 |
- |
25 |
682 |
12 |
R10 |
18.5 |
6 |
|
CM50L |
0-500mm |
112 |
51 |
|||||||
|
CM75L |
0-750mm* |
150 |
- |
32 |
995 |
R10 |
6 |
|||
|
0-750mm |
62.5 |
8 |
||||||||
|
CM100L |
0-1000mm* |
- |
1230 |
R10 |
||||||
|
0-1000mm |
62.5 |
8 |
*不帶微動裝置
圓弧刃量爪適于精確的內徑測量
