塞規式測量系統，特有的導向體設計,保證了測量結果 的可靠性，解決了孔徑測量的對中難題，最大限度地減少了人 為因素對測量結果的影響，可方便、快速、準確得出測量結果測頭為非標定制，按圖紙及使用要求加工制作。
177-2781-6361
塞規式測量系統，特有的導向體設計,保證了測量結果 的可靠性，解決了孔徑測量的對中難題，最大限度地減少了人 為因素對測量結果的影響，可方便、快速、準確得出測量結果測頭為非標定制，按圖紙及使用要求加工制作。

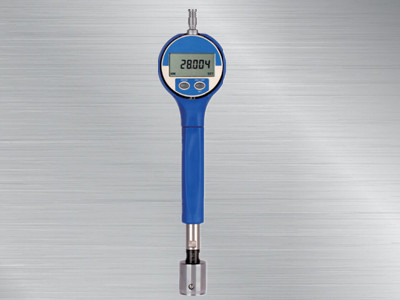

塞規式測量系統

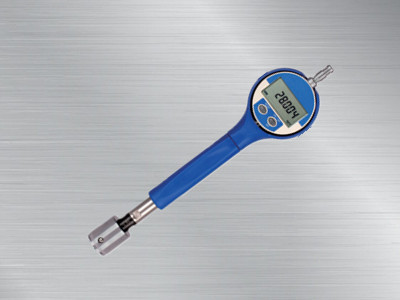

塞規式測量系統

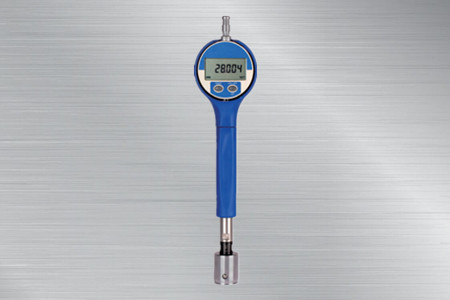

塞規式測量系統
產品特性：
1.測量方法:比較法測量，環規為校準件

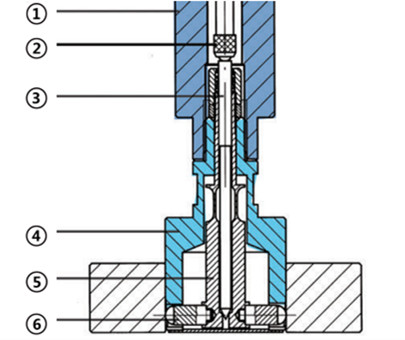

2.測頭:內置兩瓣式測量結構⑤,帶鍍硬鉻導向圓柱4,實現快速測量，旋轉可查看圓度，上下查看錐度，無需尋找最小值。
3.測點⑥標準測點為硬質合金，可根據不同使用環境及壽命 要求更換材質。
4.測力:恒定彈簧測力，測量結果不受人為因素影響。
5.測針③:內置硬質合金測針帶有特殊錐度，將徑向變化1:1傳遞至顯示裝置中。
6.手柄①:多種手柄選擇，具有隔熱的特點，可減少溫度對測量值的影響。
7.環規: 按德國環規制作標準DIN2250-C
8.附件:轉角，深度延長桿，旋轉，浮動，深度擋塊等。
9.顯示②:顯示裝置連接孔徑為中8h6,適合連接數顯裝置進一步處理數據。
精度
重復性:兩點式≤0.001mm,三點式≤0.002mm。
線性:
兩點式=1%,
三點式=3%,
盲孔式=2%。
技術參數：
|
公稱直徑 |
兩點量程 |
三點量程 |
盲孔量程 |
|
2.0-9.0 |
0.1 |
- |
- |
|
7.0-20.0 |
0.15 |
0.15 |
0.15 |
|
15.0-100.0 |
0.2 |
0.2 |
0.15 |
|
100.0-150.0 |
0.2 |
- |
0.15 |
|
150.0-270.0 |
0.2 |
- |
- |
1.根據尺寸不同， 量程可加至0.8mm，加大測量范圍和特殊形式會讓測量精度降低。
