TD1855多用表校準系統，是一款寬量限、多量值、高精度的交直流標準源儀器，均具有交直流電壓/電流輸出、脈沖輸出、電阻模擬功能，還具有相位 調節及交直流功率輸出功能精度0.05級，適用于校準 0.2 級及以下的電壓 電流表、萬用表/多用表等電測量儀表。
177-2781-6361
TD1855多用表校準系統，是一款寬量限、多量值、高精度的交直流標準源儀器，均具有交直流電壓/電流輸出、脈沖輸出、電阻模擬功能，還具有相位 調節及交直流功率輸出功能精度0.05級，適用于校準 0.2 級及以下的電壓 電流表、萬用表/多用表等電測量儀表。

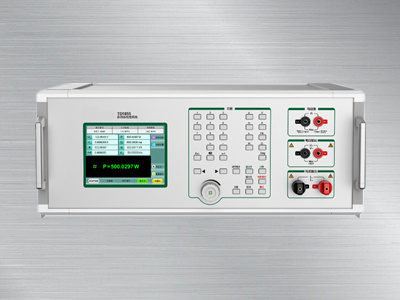

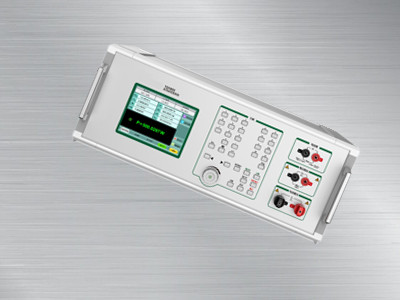

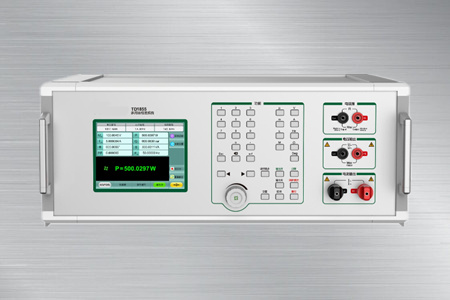

TD1855多用表校準系統
多用表校準系統
TD1855多用表校準系統
產品介紹：
1.TD1850 / TD1855 是二款寬量限、多量值、高精度的交直流標準源儀器。
2.均具有交直流電壓 / 電流輸出、脈沖輸出、電阻模擬功能；TD1855 還具有相位調節及交直流功率輸出功能。

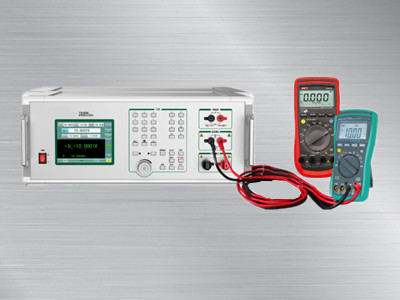

3.裝置的準確度達 0.05 級，適用于校準 0.2 級及以下的電壓/電流表、萬用表/多用表等電測量儀表。
4.參考標準：JJG 124-2005、JJF 1587-2016、JJF 1284-2011
( 同電測控參與起草 ) 等。
功能特點：
1.交直流電量輸出:電壓最大達1100v,電流最大達22A/33A,F:45Hz～1100 Hz.
2.直流電阻模擬:10Ω～220 MΩ,連續可調;脈沖輸出頻率范圍:1Hz～ 2MHz.
3.量值輸出模式:具有標準源和調節輸出源二種模式,方便數字表和模擬表的檢定。
4.量值調節方式:具有定點輸出、旋轉編碼器、步進調節、遙控箱調節（選件)等多種方式。
5.輸出開關按鍵:通過一鍵操作可任意關閉或接通當前輸出通道。
6.負載能力優異:在滿負荷條件下確保量值穩定準確,可覆蓋電動系指針式表的檢定。
7.人機功能良好:大屏液晶顯示,采用觸摸加數字按鍵的操作模式,方便用戶手動檢表 。
8.鉗形表校準(選件):可配接50T的線圈,最大產生1100At的等效電流,用于校準鉗形表 。
9.變送器檢測（選件):具有交直流變送器的二次直流信號測量的功能。
產品參數：
直流電壓輸出
|
量程 |
短期穩定度 |
最佳測量不確定度 |
最大負載電流 |
紋波系數 |
|
200 mv |
0.01 |
300+ 200 |
300 |
<0.5 |
|
2v |
0.01 |
300+ 200 |
500 |
<0.5 |
|
10v |
0.01 |
300+200 |
500 |
<0.5 |
|
30v |
0.01 |
300+200 |
800 |
<0.5 |
|
100v |
0.01 |
300+200 |
300 |
<0.5 |
|
300v |
0.01 |
300+200 |
100 |
<0.5 |
|
600v |
0.01 |
300+200 |
50 |
<0.5 |
|
1000v |
0.01 |
300+200 |
30 |
<0.5 |
備注：①RD為讀數值，②RG為量程值，下同
直流電流輸出
|
量程 |
短期穩定度 |
最佳測量不確定度 |
最大負載電壓 |
紋波系數 |
|
20μA |
0.01 |
300+ 200 |
10 |
<0.5 |
|
200μA |
0.01 |
300+ 200 |
9 |
<0.5 |
|
2mA |
0.01 |
300+200 |
9 |
<0.5 |
|
20mA |
0.01 |
300+200 |
9 |
<0.5 |
|
200mA |
0.01 |
300+200 |
9 |
<0.5 |
|
2A |
0.01 |
300+200 |
3.5 |
<0.5 |
|
10A |
0.01 |
300+200 |
2.5 |
<0.5 |
|
20A/30A③ |
0.01 |
300+200 |
2.5 |
<0.5 |
|
量程 |
短期穩定度 |
最佳測量不確定度 |
最大負載電流 |
紋波系數 |
|
200 mv |
50μV |
300+ 60μV |
500 |
<1.0 |
|
2v |
0.01 |
300+ 200 |
500 |
<0.5 |
|
10v |
0.01 |
300+200 |
800 |
<0.5 |
|
30v |
0.01 |
300+200 |
800 |
<0.5 |
|
100v |
0.01 |
300+200 |
300 |
<0.5 |
|
300v |
0.01 |
300+200 |
100 |
<0.5 |
|
600v |
0.01 |
300+200 |
50 |
<0.5 |
|
1000v |
0.01 |
300+200 |
30 |
<0.5 |
|
量程 |
短期穩定度 |
最佳測量不確定度 |
最大負載電壓 |
紋波系數 |
|
2mA |
0.6μA |
300+ 0.6μA |
50 |
<0.5 |
|
20mA |
0.01 |
300+ 200 |
50 |
<0.5 |
|
200mA |
0.01 |
300+200 |
50 |
<0.5 |
|
1A |
0.01 |
300+200 |
15 |
<0.5 |
|
2A |
0.01 |
300+200 |
10 |
<0.5 |
|
5A |
0.01 |
300+200 |
5 |
<0.5 |
|
20A/30A③ |
0.01 |
300+200 |
2.5 |
<0.5 |
|
直流功率輸出 |
輸出范圍 |
直流電壓量程與直流電流量程的組合 |
|
最佳測量不確定度 |
直流電壓不確定度＋直流電流不確定度 |
|
|
交流功率輸出 |
輸出范圍 |
30v ...600V與2 mA...20A/ 30A量程的組合 |
|
功率因數范圍 |
-1.0000 ... 0.0000 ...1.0000 |
|
|
最佳測量不確定度 |
2 mA ...20mA電流量程:0.2%*FS |
|
|
200mA...20A/30A電流量程:0.1%*FS |
|
量程 |
分辨力 |
允許電流 |
最佳測量不確定度 |
|
100Ω |
1mΩ |
1mA~80mA |
300+200 |
|
300Ω |
1mΩ |
1mA~80mA |
300+200 |
|
1KΩ |
10mΩ |
100μA~8mA |
300+200 |
|
3KΩ |
10mΩ |
100μA~8mA |
300+200 |
|
10KΩ |
100mΩ |
10μA~0.88mA |
300+200 |
|
30KΩ |
100mΩ |
10μA~0.88mA |
300+200 |
|
100KΩ |
1Ω |
10μA~0.88mA |
300+200 |
|
300KΩ |
1Ω |
1μA~80μA |
300+200 |
|
1MΩ |
10Ω |
1μA~80μA |
300+200 |
|
10MΩ |
100Ω |
100nA~8μA |
600+400 |
|
100MΩ |
1KΩ |
10nA~0.8μA |
3000+2000 |
|
200MΩ |
1KΩ |
10nA~0.8μA |
3500+2500 |
選型舉例：
TD1850-111表示，電流最大量程為30A，具有變送器及鉗形表校準的功能。
松本機電提供選型服務，1000多種產品型號，可根據客戶機械設備量身定制主軸及工量具專屬 解決方案。
松本機電擁有完整服務鏈，自主團隊可上門為您安裝調試，并且隨時提供電話支持及現場解答。
松本機電自有技術維修團隊，可提供上門維修服務，維修速度快，為您節省3倍的維修時間，讓您售后無憂。
松本機電選用NAKANISHI品牌，10年專注主軸、工量具領域，品牌授權，原廠證明、報關清單、原產地證明，三證齊全，原裝正品保障。
松本機電通過持續不斷的國際技術交流，層層攻克技術難題，自有工程師團隊，具備設計及開發能力和自動化整合的技術。
