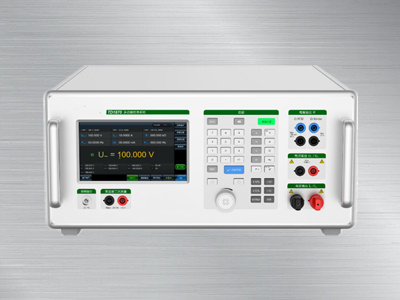

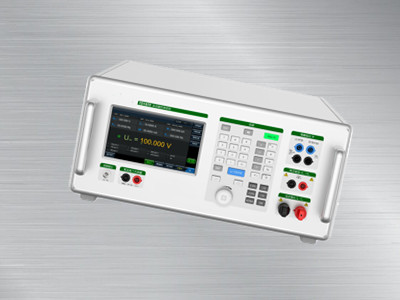

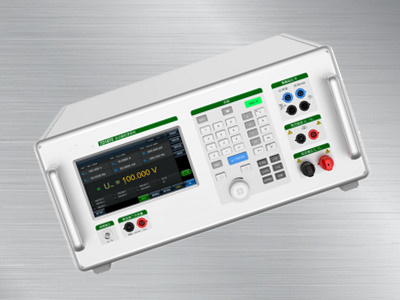

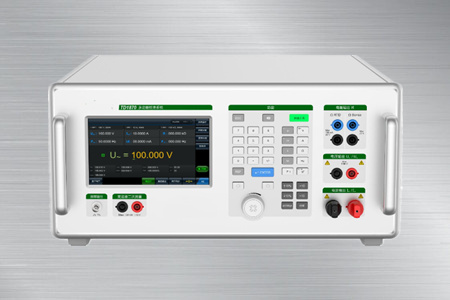

TD1870多功能校準系統
多功能校準系統
TD1870多功能校準系統
產品介紹：
1.TD1870是一款寬量限、多量值、高精度的多功能校準儀器,內置0.005級的直流標準源和0.02級的交流標準源。可精準輸出交直流電壓、電流、功率、電阻,兼具頻率相位調節,脈沖輸出,變送器二次信號測量等功能。
2.該儀器是適用于校準0.02級及以下直流電測儀表、0.1級及以下交流電測儀表、萬用表的好選擇。
3.參考標準:JJG124-2005、JJF 1587-2016、JJF 1284-2011(同電測控參與起草)、JJF1638-2017等。
功能特點：
1.交直流電量輸出:電壓最大達1100v,電流最大達22A/33A,F:45Hz～2000Hz.
2.直流電阻模擬:0Ω～440 MΩ,連續可調;脈沖輸出頻率范圍:1Hz～2MHz.
3.量值輸出模式:具有標準源和調節輸出源二種模式,方便數字表和模擬表的檢定 。
4.量值調節方式:具有定點輸出、旋轉編碼器、步進調節、遙控箱調節（選件)等多種方式。
5.輸出開關按鍵:通過一鍵操作可任意關閉或接通當前輸出通道。
6.負載能力優異:在滿負荷條件下確保量值穩定準確,可覆蓋電動系指針式表的檢定。
7.人機功能良好:大屏液晶顯示,采用觸摸加數字按鍵的操作模式,方便用戶手動檢表。
8.鉗形表校準(選件):可配接50T的線圈,最大產生1100At的等效電流,用于校準鉗形表。
9.變送器檢測（選件):具有交直流變送器的二次直流信號測量的功能。
10.專用軟件（選件）：支持被檢表的全自動或半自動校準，支持?jǐn)?shù)據記錄、分析、管理及證書導出。
產品參數：
直流電壓輸出
|
量程 |
測量不確定度（K=2），ppm*RD①+μA |
最大負載電流 |
紋波系數 |
||
|
24小時 |
90天 |
1年 |
|||
|
100 mv |
25+3 |
40+5 |
50+5 |
300 |
<0.5 |
|
300 mv |
25+3 |
40+5 |
50+5 |
300 |
<0.5 |
|
1v |
25+3 |
40+5 |
50+5 |
300 |
<0.5 |
|
3v |
25+3 |
40+5 |
50+5 |
300 |
<0.5 |
|
10v |
25+50 |
40+50 |
50+50 |
600 |
<0.5 |
|
30v |
25+50 |
40+50 |
50+50 |
800 |
<0.5 |
|
100v |
30+500 |
45+500 |
55+500 |
300 |
<0.5 |
|
300v |
30+500 |
45+500 |
55+500 |
120 |
<0.5 |
|
500v |
30+1500 |
45+1500 |
55+1500 |
40 |
<0.5 |
輸出范圍：±(10mV~1100V),調節細度：0.001%*RG,7位顯示。
備注：①RD為讀數值,下同.
直流電流輸出
|
量程 |
測量不確定度（K=2），ppm*RD①+μV |
最大負載電壓 |
紋波系數 |
||
|
24小時 |
90天 |
1年 |
|||
|
30μA |
80+0.02 |
90+0.02 |
100+0.02 |
11 |
<0.5 |
|
100μA |
80+0.02 |
90+0.02 |
100+0.02 |
11 |
<0.5 |
|
300μA |
80+0.02 |
90+0.02 |
100+0.02 |
11 |
<0.5 |
|
1mA |
60+0.05 |
54+0.05 |
60+0.05 |
11 |
<0.5 |
|
3mA |
60+0.05 |
54+0.05 |
60+0.05 |
11 |
<0.5 |
|
10mA |
60+0.2 |
54+0.2 |
60+0.2 |
11 |
<0.5 |
|
30mA |
60+0.5 |
54+0.5 |
60+0.5 |
11 |
<0.5 |
|
100mA |
60+1 |
54+1 |
60+1 |
11 |
<0.5 |
|
300mA |
60+3 |
54+3 |
60+3 |
4 |
<0.5 |
|
1A |
60+20 |
54+20 |
60+20 |
4 |
<0.5 |
|
3A |
60+40 |
54+40 |
60+40 |
4 |
<0.5 |
|
10A |
60+200 |
54+200 |
60+200 |
4 |
<0.5 |
|
20A/30A② |
60+600 |
54+600 |
60+600 |
3.5 |
<0.5 |
交流電壓輸出
|
量程 |
頻率 |
測量不確定度（K=2）ppm*RD+mV |
最大負載電流 |
失真度 |
|
|
90天 |
1年 |
||||
|
30 mv |
45 ≤ F ≤ 1k |
270+0.02 |
300+0.02 |
100 |
<0.5 |
|
1k < F ≤ 2k |
450+0.02 |
500+0.02 |
|||
|
100 mv |
45 ≤ F ≤ 1k |
270+0.02 |
300+0.02 |
100 |
<0.5 |
|
1k < F ≤ 2k |
360+0.02 |
400+0.02 |
|||
|
300 mv |
45 ≤ F ≤ 1k |
180+0.02 |
200+0.02 |
100 |
<0.5 |
|
1k < F ≤ 2k |
270+0.02 |
300+0.02 |
|||
|
1v |
45 ≤ F ≤ 1k |
140+0.04 |
160+0.04 |
300 |
<0.5 |
|
1k < F ≤ 2k |
180+0.04 |
200+0.04 |
|||
|
3v |
45 ≤ F ≤ 1k |
160+0.6 |
180+0.6 |
300 |
<0.5 |
|
1k < F ≤ 2k |
200+0.6 |
220+0.6 |
|||
|
10v |
45 ≤ F ≤ 1k |
140+0.4 |
160+0.4 |
500 |
<0.5 |
|
1k < F ≤ 2k |
180+0.4 |
200+0.4 |
|||
|
30 v |
45 ≤ F ≤ 1k |
160+0.6 |
180+0.6 |
800 |
<0.5 |
|
1k < F ≤ 2k |
200+0.6 |
220+0.6 |
|||
|
100 v |
45 ≤ F ≤ 1k |
140+4 |
160+4 |
400 |
<0.5 |
|
1k < F ≤ 2k |
180+4 |
200+4 |
|||
|
300 v |
45 ≤ F ≤ 1k |
160+6 |
180+6 |
120 |
<0.5 |
|
1k < F ≤ 2k |
200+6 |
220+6 |
|||
|
1000v |
45 ≤ F ≤ 1k |
108+80 |
120+80 |
40 |
<0.5 |
|
1k < F ≤ 2k |
180+80 |
200+80 |
輸出范圍：3mV~1100V,調節細度：0.001%*RG,7位顯示。
交流電流輸出
|
量程 |
頻率 |
測量不確定度（K=2） ppm*RD+μA |
最大負載電流 |
失真度 |
|
|
90天 |
1年 |
||||
|
300 μA |
45 ≤F ≤ 1k |
360+0.12 |
400+0.12 |
50 |
<0.5 |
|
1k < F ≤2k |
450+0.12 |
500+0.12 |
|||
|
3 mA |
45 ≤F ≤ 1k |
108+0.24 |
120+0.24 |
50 |
<0.5 |
|
1k < F ≤2k |
180+0.24 |
200+0.24 |
|||
|
30 mA |
45 ≤F ≤ 1k |
108+2.4 |
120+2.4 |
50 |
<0.5 |
|
1k < F ≤2k |
180+2.4 |
200+2.4 |
|||
|
300 mA |
45 ≤F ≤ 1k |
108+24 |
120+24 |
15 |
<0.5 |
|
1k < F ≤2k |
180+24 |
200+24 |
|||
|
1A |
45 ≤F ≤ 1k |
108+80 |
120+80 |
15 |
<0.5 |
|
1k < F ≤2k |
180+80 |
200+80 |
|||
|
5A |
45 ≤F ≤ 1k |
108+240 |
120+240 |
8 |
<0.5 |
|
1k < F ≤2k |
180+240 |
200+240 |
|||
|
20A |
45 ≤F ≤ 1k |
108+2400 |
120+2400 |
2.5 |
<0.5 |
|
1k < F ≤2k |
180+2400 |
200+2400 |
交直流功率輸出
|
直流功率輸出 |
輸出范圍 |
直流電壓量程與直流電流量程的組合 |
|
最佳測量不確定度 |
直流電壓不確定度＋直流電流不確定度 |
|
|
交流功率輸出 |
輸出范圍 |
30v ...300V與3mA...20A/ 30A量程的組合 |
|
功率因數范圍 |
-1.0000 ... 0.0000 ...1.0000 |
|
|
最佳測量不確定度 |
3mA ...30mA電流量程:0.1%*FS |
|
|
300mA...20A/30A電流量程:0.05%*FS |
直流電阻模擬
|
量程 |
最佳測量不確定度(k=2),ppm*RD+Ω |
允許電流 |
|
|
90天 |
1年 |
||
|
0Ω |
5mΩ |
5mΩ |
1mA～300mA |
|
10Ω |
48+0.01 |
60+0.01 |
1mA～150mA |
|
30Ω |
48+0.015 |
60+0.015 |
1mA～150mA |
|
100Ω |
48+0.015 |
60+0.015 |
1mA～80mA |
|
300Ω |
48+0.015 |
60+0.015 |
1mA～40mA |
|
1kΩ |
48+0.04 |
60+0.04 |
lmA～20mA |
|
3kΩ |
48+0.04 |
60+0.04 |
100μA~6mA |
|
10kΩ |
48+0.4 |
60+0.4 |
100μA~2mA |
|
30kΩ |
48+0.6 |
60+0.6 |
10μA～600μA |
|
100kΩ |
48+4 |
60+4 |
10μA～200μA |
|
300kΩ |
64+6 |
80+6 |
1μA～60μA |
|
1MΩ |
48+40 |
60+40 |
1μA～20μA |
|
3MΩ |
72+150 |
90+150 |
250nA～6μA |
|
10MΩ |
210+400 |
260+400 |
250nA～2μA |
|
30MΩ |
400+3k |
500+3k |
25nA～600nA |
|
100MΩ |
1600+5k |
2000+5k |
25nA～200nA |
|
200MΩ |
3200+100k |
4000+100k |
2.5nA～45nA |
選型指南：
選型舉例：TD1870-111表示，電流最大量程為30A，具有變送器及鉗形表校準的功能，且包含專用計算機軟件。
