TD8410/TD8411旋轉平臺表磁分布測試系統,高斯計測量范圍：0~2000mT(20KG），分辨力:0.1mT,精度±0.5%，由測試平臺（內置數字特斯拉計、探頭定位裝置、旋轉卡盤、運動控制器）、計算機及全自動測量軟件組成?？蓪?duì)柱型永磁鐵、多級磁環、小型電機轉子、磁瓦等樣品的表面磁場進行二維(TD8410)或三維掃描(TD8411)。
177-2781-6361
旋轉平臺表磁分布測試系統,高斯計測量范圍：0~2000mT，分辨力:0.1mT,精度±0.5%，由由測試平臺（內置數字特斯拉計、探頭定位裝置、旋轉卡盤、運動控制器）、計算機及全自動測量軟件組成。可對柱型永磁鐵、多級磁環、小型電機轉子、磁瓦等樣品的表面磁場進行二維(TD8410)或三維掃描(TD8411)。

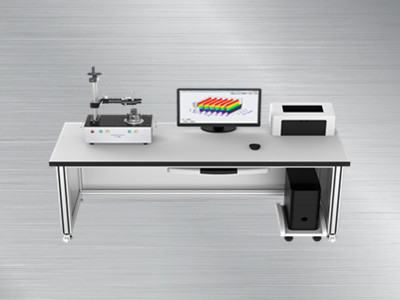

TD8410旋轉平臺表磁分布測試系統
TD8411旋轉平臺表磁分布測試系統
徑向霍爾探頭
產品介紹：
TD8410/TD8411旋轉平臺表磁分布測試系統,高斯計測量范圍：0~2000mT(20KG），分辨力:0.1mT,精度±0.5%，由由測試平臺（內置數字特斯拉計、探頭定位裝置、旋轉卡盤、運動控制器）、計算機及全自動測量軟件組成。可對柱型永磁鐵、多級磁環、小型電機轉子、磁瓦等樣品的表面磁場進行二維(TD8410)或三維掃描(TD8411)。適用于磁材生產商、電機制造商、零件加工企業等對原料或產品的表磁分布性能進行快速批量的檢測。
主要應用：
●環型樣品測試:測試圓柱型永磁、多極磁環、磁瓦、小型電機轉子、磁輥等樣品。
●平面樣品測試:可選配平面樣品夾具和軸向霍爾探頭，用于測量不同尺寸的平面樣品、立方體樣品的表磁分布特性。
3.平臺功能特點
●數字特斯拉計:測量范圍:0~2000 mT,最小分辯力:10μT,測量不確定度±0.5%。
●標配徑向探頭，也可根據測試需要選擇軸向探頭(適合測平面樣品)。
●霍爾探頭的傳感芯片由耐磨材料封裝，材質有彈性不易折斷。
●三軸定位裝置:三軸由精密步進電機驅動,可帶動霍爾探頭在XYZ三個方向上移動。
●旋轉測試平臺:測試平臺上裝有旋轉卡盤，采用精密步進電機驅動，細分度可達60000/360°，以帶動被測樣品在W軸
方向旋轉。
●卡盤及軸承選用進口品牌，同心度達0.05 mm,運行更加平穩。
●四軸運動控制:XYZW軸的運動控制具有軟件自動控制和按鍵手動控制二種模式。
●平面樣品央具(選件):用于測試不同尺寸的平面樣品、立方體樣品等。
4.軟件功能特點
●自動測試軟件，設置參數，軟件即可自動完成所有測量過程。
●可測量樣品的極數、極性、磁極的峰值、角度、面積、寬度、半高寬、磁角度等。
●多種磁場單位可選:mT、G、A/m、Oe等。
●每個測試參數的結果中包含最大值、最小值、平均值、標準差。
●可自動繪制X-Y直角坐標磁場分布圖、極坐標磁場分布圖、三維磁場分布圖等。
●用戶可自行配置測試方案，包含啟動點、停止點、運動速度、最小步進值等參數，適用于同規格樣品的快速批量測試。
●實時顯示被測磁場值、及磁場曲線，可實時監控采樣波形，并可隨時中止測試過程。
●自動偵測磁極扇區零點，并優化了對電機的控制，使啟動和停止點完美重合。
●被測曲線可與標準正弦波進行對比。
●可任意設置值報警上限、下限，超限報警后可自動停止測試。

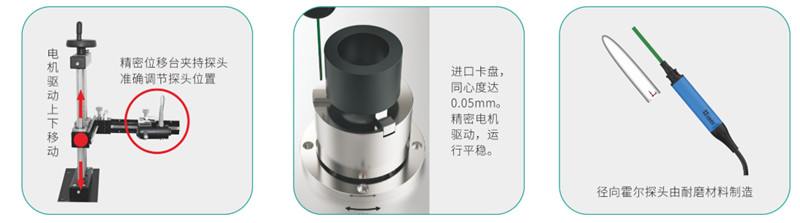

結構特點：
5.產品規格
|
特斯拉計 |
測量范圍 |
0~2000 mT（20KG) |
|
最小分辨力 |
0.1mT |
|
|
最佳準確度 |
±0.5% |
|
|
旋轉電機 |
電機細分?jǐn)?shù) |
60K（可定制最大達1800K） |
|
同心度 |
0.05mm |
|
|
縱向電機 |
可調行程 |
0~200 mm |
|
可調細度 |
1mm |
|
|
樣品規格 |
樣品夾持范圍 |
外直徑:Φ2mm~70 mm |
|
內直徑:Φ24mm~64 mm |
||
|
樣品直徑 |
最大Φ350mm |
|
|
樣品重量 |
最大約3kg（可定制最大達50kg） |
備注:●若樣品超出以上內徑、外徑夾持范圍,可定制卡盤或定制工裝。
●若需測量ABS密封圈的單極誤差和累積誤差，可定制。
●TD8410配備旋轉電機(二維掃描), TD8411配備旋轉電機與縱向電機(三維掃描)。.
6.測試軟件界面
測試結果
測試結果及磁場曲線（波形可放大）
測試結果及極坐標圖
松本機電提供選型服務，1000多種產品型號，可根據客戶機械設備量身定制主軸及工量具專屬 解決方案。
松本機電擁有完整服務鏈，自主團隊可上門為您安裝調試，并且隨時提供電話支持及現場解答。
松本機電自有技術維修團隊，可提供上門維修服務，維修速度快，為您節省3倍的維修時間，讓您售后無憂。
松本機電選用NAKANISHI品牌，10年專注主軸、工量具領域，品牌授權，原廠證明、報關清單、原產地證明，三證齊全，原裝正品保障。
松本機電通過持續不斷的國際技術交流，層層攻克技術難題，自有工程師團隊，具備設計及開發能力和自動化整合的技術。
