• TD8415表磁分布自動測試系統

       產品介紹：

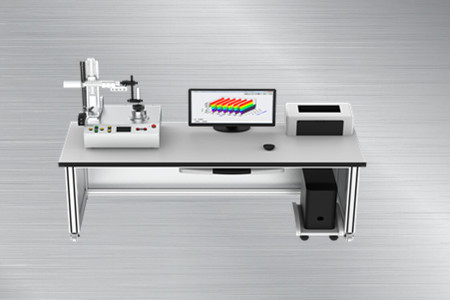

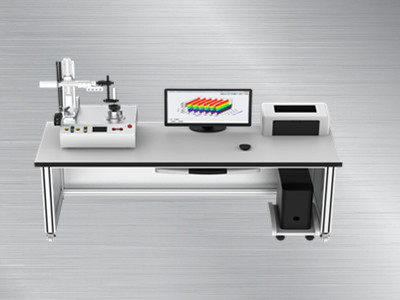

       TD8415是一款專用于全自動測量永磁材料表面磁場分布的系統，主要由測試平臺(內置數字特斯拉計、探頭三軸定位裝置、旋轉卡盤、運動控制器)、平面樣品夾具(選件)、計算機及軟件等組成。具有設計先進、簡單實用、操作方便等特點;可對樣品的表面進行全自動三維掃描，并自動計算磁材的表磁分布、各極的磁參量、繪制表磁分布曲線。

       主要應用：

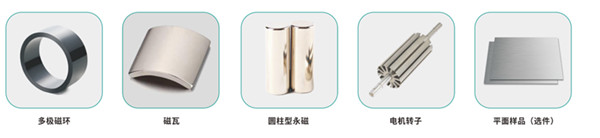

       ●環型樣品測試:測試圓柱型永磁、多極磁環、磁瓦、小型電機轉子、磁輥等樣品。

　　●平面樣品測試:可選配平面樣品夾具和軸向霍爾探頭，用于測量不同尺寸的平面樣品、立方體樣品的表磁分布特性。

　　●測量表磁參數:極數、極性、磁極的峰值、角度、面積、寬度、半寬高、充磁角度;每個表磁參數的結果中均包含最大值、最小值、平均值、標準差等。

　　●繪制表磁曲線:繪制X-Y直角坐標磁場分布圖、極坐標磁場分布圖、2~100 次諧波分析圖、三維磁場分布圖等。

        3.平臺功能特點

　　●數字特斯拉計:測量范圍:0~2000 mT,最小分辯力:10μT,測量不確定度±0.5%。

　　●標配徑向探頭，也可根據測試需要選擇軸向探頭(適合測平面樣品)。

　　●霍爾探頭的傳感芯片由耐磨材料封裝，材質有彈性不易折斷。

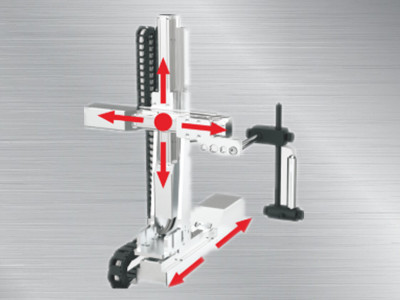

　　●三軸定位裝置:三軸由精密步進電機驅動,可帶動霍爾探頭在XYZ三個方向上移動。

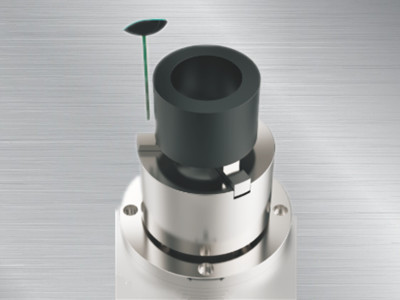

　　●旋轉測試平臺:測試平臺上裝有旋轉卡盤，采用精密步進電機驅動，細分度可達60000/360°，以帶動被測樣品在W軸

          方向旋轉。

　　●卡盤及軸承選用進口品牌，同心度達0.05 mm,運行更加平穩。

　　●四軸運動控制:XYZW軸的運動控制具有軟件自動控制和按鍵手動控制二種模式。

　　●平面樣品央具(選件):用于測試不同尺寸的平面樣品、立方體樣品等。

     4.軟件功能特點

　　●系統配有自動測試軟件，除設置參數外，軟件可自動完成所有測量過程。

　　●用戶可通過軟件配置測試方案，包含啟動點、停止點、運動速度、最小步進值等參數，加載方案后，可通過一鍵操作

          自動將探頭定位至啟動點并開始測試，非常適用于同規格樣品的快速批量測試。

　　●實時顯示被測磁場值、及磁場曲線，可實時監控采樣波形，并可隨時中止測試過程。

　　●軟件能自動偵測磁極扇區零點,并優化了對電機的控制,使啟動和停止點完美重合。

　　●可設置報警，可任意設置報警上限、下限;并可選擇超限報警后停止測試。

　　●具有與正弦波對比功能，可將被測曲線與標準正弦波進行對比。

　　●可自動測量樣品的極數、極性、磁極的峰值、角度、面積、寬度、半高寬、充磁角度等;多種磁場單位可選: mT、G、

          A/m、Oe等。

　　●每一個測試參數的結果中包含最大值、最小值、平均值、標準差。

　　●可自動繪制X-Y直角坐標磁場分布圖、極坐標磁場分布圖、2~100 次諧波分析圖、三維磁場分布圖等。

　　●文件管理功能強大，具有自動保存數據，刪除數據,清除全部數據等功能。

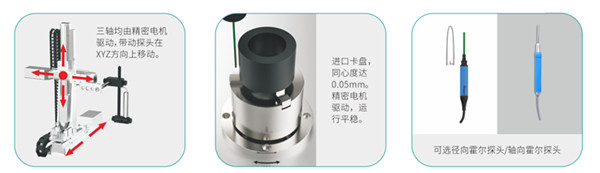

       結構特點：

     5.產品規格

     6.樣品規格



環型樣品	樣品夾持范圍②	外直徑:Φ2mm~70 mm; 內直徑: Φ 24 mm~64 mm
樣品直徑	最大中Φ350 mm
樣品重量③	最大3kg
平面樣品④	最大樣品尺寸	100 mm x100 mm(長×寬)
樣品重量	最大3kg

　　備注:②若環型樣品超出以上內徑、外徑央持范圍，可另選配卡盤或者定制工裝。

　　③重負載旋轉平臺可定制，最大中心承載50kg。

　　④測試平面樣品時，需配專用的樣品夾具和軸向霍爾探頭。

　　7. 一般技術規格

　　●供電電源:AC(220±22)V,(50±2)Hz

　　●工作環境: 0 ℃~40℃, 40%~80% R·H, 不結露

　　●通訊接口: RS232

　 8.系統配置清單



序號	品名	單位	數量	配置	備注
1	TD8415表磁測試平臺	臺	1	標配	含探頭三軸定位裝置 旋轉測試平臺、數字特斯拉計、運 動控制模塊、數據采集模塊
2	專用測試軟件	套	1	標配	含安裝光盤
3	說明書及合格證	套	1	標配
	測試導線、隨供附件	套	1	標配
5	平面樣品夾具	個	1	選件	用于測試平面樣品
6	軸向霍爾探頭	個	1	選件	用于測試平面樣品
7	工作臺	臺	1	選件	擺放電腦、打印機等
8	HP計算機	臺	1	選件	主流配置
9	激光打印機	臺	1	選件

　　備注:以上僅為參考，具體配置清單，應以技術協議或說明書為準。

    9.測試軟件界面

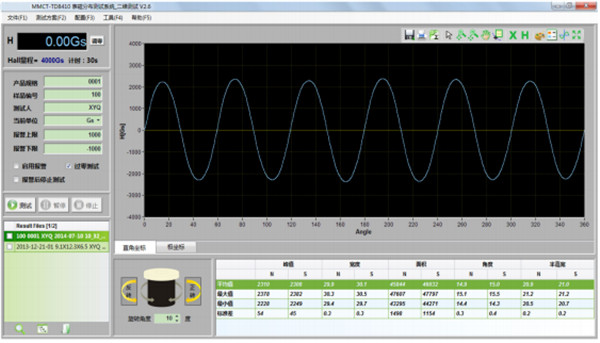

                                                                                     軟件主測試界面

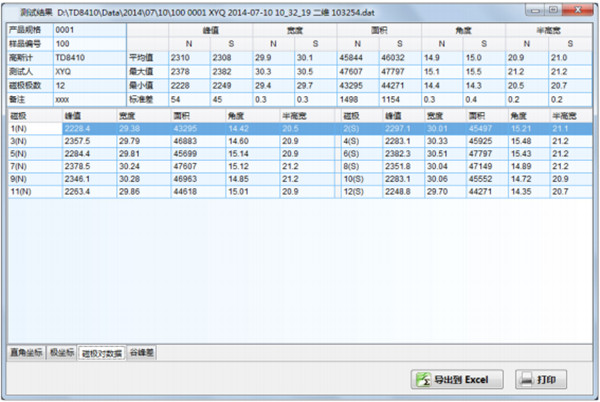

　　                                                                                   測試結果

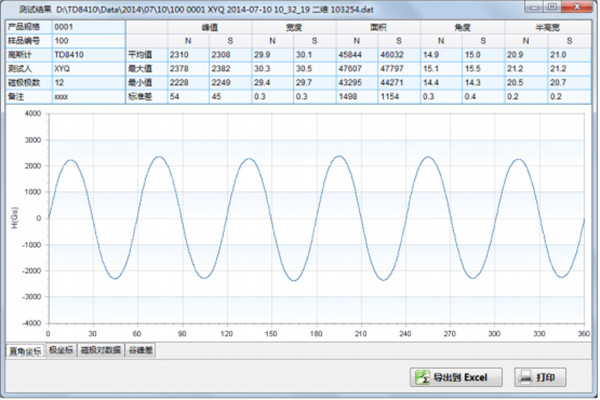

　　                                                 測試結果及磁場曲線（波形可放大）

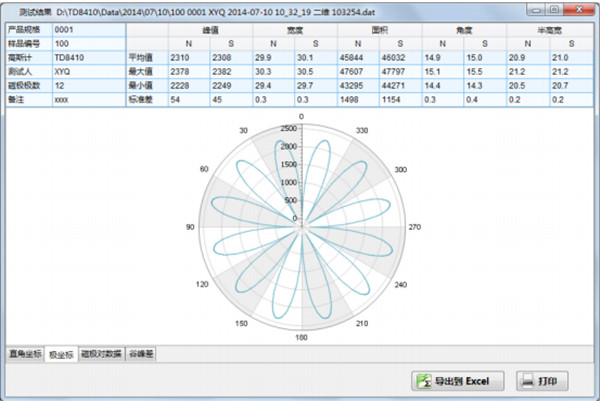

　　                                                                      測試結果及極坐標圖

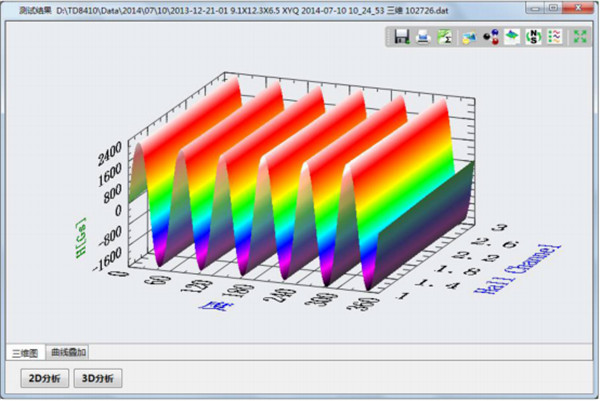

　　                                                                     表磁三維分布圖
