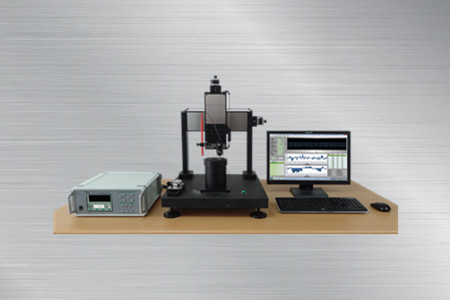

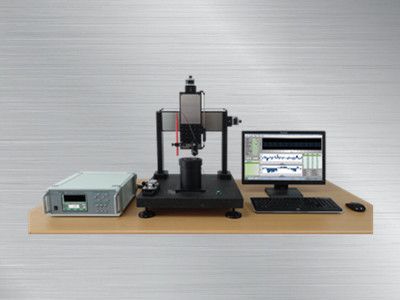

• TD8450車用ABS磁性編碼器性能測試系統

       產品介紹：

       ●TD8450車用ABS磁性編碼器性能測試系統，由測試主機、旋轉平臺、ABS測試探頭、高線性的霍爾探頭、及全自動軟件組成；

　　●測試多極磁環密封圈（多應用于汽車ABS防抱死制動系統中）的磁性能；

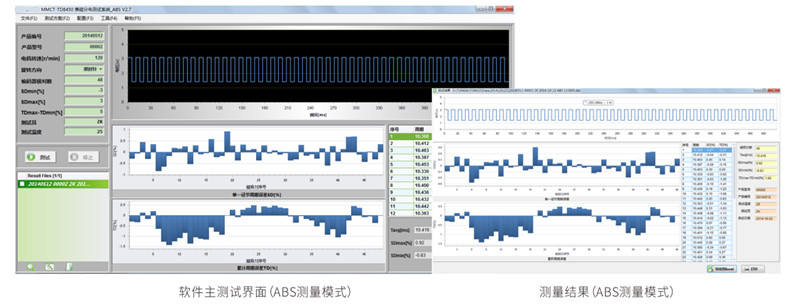

　　●可自動測量多極磁環的表面磁束分布波形、磁極極數、磁通量峰值、單磁極偏差、總磁極偏差等磁參數，并能自動繪制X-Y坐標曲線、極坐標曲線和SD/TD磁極誤差分布圖。

       功能特點：

       ●旋轉平臺采用精密步進電機驅動，同心度達0.05mm，運行十分平穩。

　　● 表磁分布測量模式采樣最高50000點/圈，ABS測量模式時間分辨率為40 ns。

　　● 測量速度可調，表磁測量模式最快12秒/次，ABS測量模式轉速最高400轉/分。

　　● X-Y軸行程范圍大，并配有標尺，方便顯示ABS探頭到樣品的間隙。

　　● 探頭位置可通過按鍵控制XZ軸調整，也可通過遙控手柄精確控制。

　　● ABS測量模式下，可一鍵自動測試，并設有超限報警功能，適合批量檢測。

　　● 表磁分布測量模式下，軟件能自動偵測磁極扇區零點，并優化對電機的控制，使啟動和停止點可完美重合。

     產品規格

     備注:用戶需根據具體密封圈尺寸加工配套工裝。
