TD8515電工鋼片磁性能測量裝置,用于測量取向型或無取向型硅鋼片、變壓器或電機鐵芯交流磁性能。交流測試部分：磁通密度Bm 、磁場強度Hm、磁極化強度Jm 、比總損耗 Ps等。繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。
177-2781-6361
TD8515電工鋼片磁性能測量裝置,用于測量取向型或無取向型硅鋼片、變壓器或電機鐵芯交流磁性能。交流測試部分：磁通密度Bm 、磁場強度Hm、磁極化強度Jm 、比總損耗 Ps等。繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。
TD8515

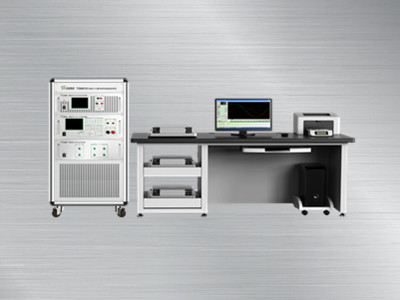

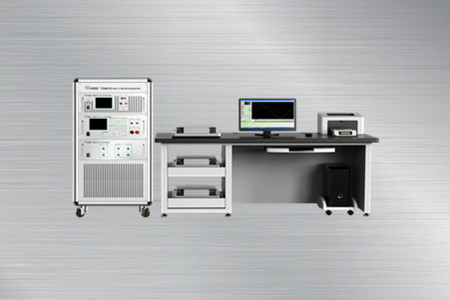

TD8515電工鋼片磁性能測量裝置
TD8515電工鋼片磁性能測量裝置
產品介紹：
1.TD8515電工鋼片磁性能測量裝置由勵磁與測量主機、愛潑斯坦方圈、單片磁導計 ( 選件 ) 、全自動測量軟件等組成。
2.可在 45 Hz ～ 400 Hz 的頻率范圍內測量取向型或無取向型硅鋼片、變壓器或電機鐵心的交流磁性能。
3.參考標準：GB/T 3655-2008、GB/T 13789-2008、IEC 60404-2、IEC 60404-3 等。
功能特點：
●具有獨立的電參量校準功能，可通過高等級的電學標準表對裝置進行校準。
●所有磁參量直接溯源至電學基本量以保證測量數據的重復性、一致性、可比性和準確度。
●勵磁源具有較強的輸出能力，有效勵磁功率達 500 VA，最大磁化場達 10 kA/m。
●單片樣的磁場測量可選 M.C 法、H-Coil 法、兼容 M.C 法和 H-Coil 法三種方案。
●可預設 Bm 或 Hm 對樣品進行交流逐級減幅退磁，具有良好的退磁效果和重復性。
●配備專業軟件，由程序控制自動完成磁化、測量、獲取數據、繪制曲線等過程，大大提高了檢測效率。
●勵磁與測量主機、方圈、單片磁導計等均采用模塊化設計，方便升級或維修。
磁參量指標：
|
典型頻率點 |
被測磁參量 |
典型測試點 |
最佳不確定度(k=2) |
最佳重復性 |
|
50Hz/60Hz |
Hm |
10A/m~10kA/m |
±0.3% |
0.1% |
|
Jm/Bm |
B10...B10000② |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.9(P1.7)③ |
±0.5% |
0.2% |
|
|
400Hz |
Hm |
10A/m~5kA/m |
±0.3% |
0.1% |
|
Jm/Bm |
B10...B5000② |
±0.3% |
0.1% |
|
|
Ps |
P0.1...P1.7(P1.5)③ |
±0.5% |
0.2% |
測試條件:(23±5)°C,方圈法測量,測試前試樣應先退磁。
備注:①表格內給出的僅為參考測試點,實際樣品所能達到的Hm、Jm/ Bm、Ps指標與材料的性能、質量、測試頻率、測試電流及負載電壓有關。括號內為無取向鋼的典型測試點。
②B10指磁場為10 A/m的磁通密度。
③P0.1指磁通為0.1T時的損耗,以此類推。
電參量指標：
|
輸出能力 |
勵磁電壓 |
0.1Vpk～200Vpk |
|
勵磁電流 |
0.5 mApk～15Apk |
|
|
頻率范圍 |
45Hz～400Hz |
|
|
有效勵磁功率 |
0～500 VA |
|
|
測量能力 |
電壓測量最佳不確定度 |
±0.05%*RG④ |
|
電流測量最佳不確定度 |
±0.05%*RG④ |
|
|
有功功率測量最佳不確定度 |
±0.1%*FS⑤ |
備注：④RG為量程值，⑤FS=電壓力程值x電流量程值
應用示意圖：
