西鐵城CITIZEN顯示器IPD-FCC,DIN96X96的小型演算器，雙檢測器的和差演算功能（可同時連接2個檢測器的機型）、搭載振幅、偏心等便利的測定功能。
177-2781-6361
西鐵城CITIZEN顯示器IPD-FCC,DIN96X96的小型演算器，雙檢測器的和差演算功能（可同時連接2個檢測器的機型）、搭載振幅、偏心等便利的測定功能；上下段可分別進行測定條件設定、公差設定值等7種功能的設定；全系列具備合格判定輸出功能。也可選用BCD輸出、RS-232C輸出。
IPD-FCC顯示器

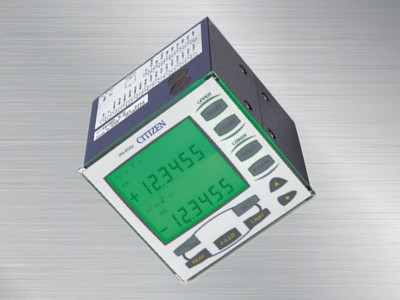

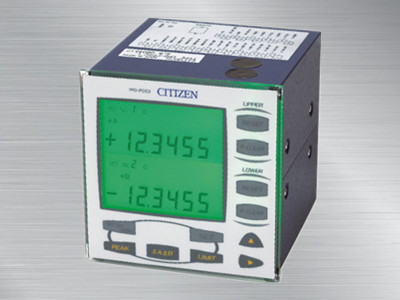

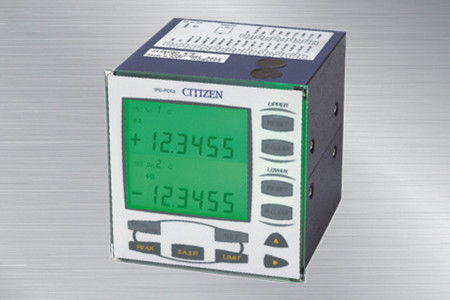

西鐵城CITIZEN顯示器IPD-FCC
西鐵城CITIZEN顯示器
產品特性：
1.本測定器采用光電檢出方式檢出中心軸的直線移動量并轉為數據。
2. 與以往的表盤式計測器所采用的回轉角度轉換為長度的計測方式不同，本測定器全測定范圍內都可以得到高精度的測定值。
3.另外，檢測器與顯示器分離的方式，適合用于機械的組立。多種顯示和控制用顯示器可供選擇，具備單一測定、和差演算、峰值對峰值、3段精度顯示等功能可滿足各種測量需求。
產品特點：
1.雙檢測器的和差演算功能（可同時連接2個檢測器的機型）、搭載振幅、偏心等便利的測定功能。
2.全系列具備合格判定輸出功能。也可選用BCD輸出、RS-232C輸出。
3.上下段可分別進行測定條件設定、公差設定值等7種功能的設定。
產品規格：
|
型式 |
IPD-FCC1 |
IPD-FCC1/BO |
IPD-FCC1/RS |
IPD-FCC2 |
IPD-FCC2/BO |
IPD-FCC2/RS |
|
顯示 |
極性及6位數字（2段），模式顯示及綠色/紅色背光LCD |
|||||
|
最小讀取量 |
0.5/1/5/10um(可選擇)※1 |
|||||
|
顯示范圍 |
-99.9995～+99.9995mm |
|||||
|
量子化誤差 |
±1個位數 |
|||||
|
讀取速度 |
2000mm/sec |
|||||
|
輸入輸出 |
端子臺 |
有（-NG/OK/+NG,誤差） |
||||
|
BCD |
無 |
有 |
無 |
無 |
有 |
無 |
|
RS-232C |
無 |
無 |
有 |
無 |
無 |
有 |
|
檢出器連接數 |
1個 |
2個 |
||||
|
和差演算功能 |
無 |
+A+B,+A-B,-A+B,-A-B |
||||
|
歸零方式 |
前面板或是外部信號控制可在任意點歸零 |
|||||
|
數據保持方式 |
外部信號控制保持面板數據 |
|||||
|
測定方向切換 |
+、-（可切換設置） |
|||||
|
預設功能 |
極性及6 位數字預設 |
|||||
|
選別功能 |
3段（最大可輸入記憶7組*2個數據） |
|||||
|
峰值測定 |
+P,-P,P- P,P-P/2(+P:最大值 -P:最小值) |
|||||
|
電源 |
端子臺：DC12-24V(±10%) 9VDC電源供應器（選購品）※2 |
|||||
|
重量 |
約630g |
約670g |
約690g |
約640g |
約680g |
約730g |
|
附屬品 |
裝設治具X 2 |
裝設治具X2 |
裝設治具X2 |
裝設治具X2 |
裝設治具X2 |
裝設治具X2 |
※1取決于使用中的檢測器的最小讀取量。
※2 AC接頭（型式：DGB-AC-ADAPTER）為另售.
產品尺寸圖：
MSS（復合顯示·復合數據管理·系統）

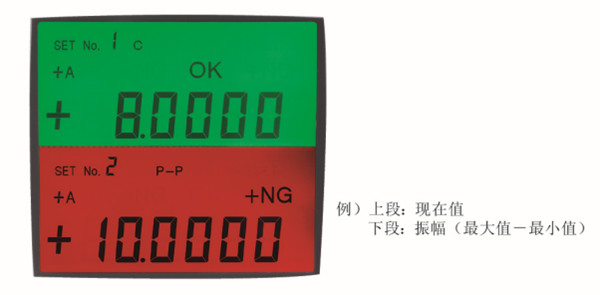

【復合顯示】
可分別進行各檢測器之間獨立的檢測及顯示。

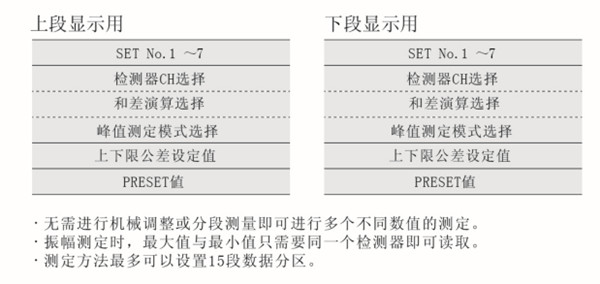

【復合數據管理】
上段、下段可分別進行測定條件設定、公差設定等7種條件設定。
