1.6mmPCB板用NAKANISHI自動換刀主軸切割分板加工案例
NAKANISHI分板機主軸常用于PCB板分板切割,有在線式和離線式兩種類型 ,今天松本機電介紹NAKANISHI自動換刀主軸
NR50-5100ATC的切割1.6mm(FR-4板)加工案例。
NAKANISHI自動換刀主軸NR50-5100ATC切割FR-4板1.6mm切割,主軸轉速高達50000轉/min,精度在1um以內,以下是加工參數以及使用機床:
加工機床:MC430L

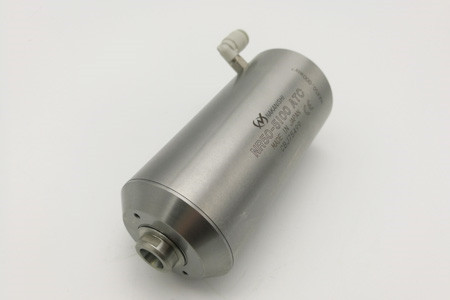

加工主軸:NR50-5100ATC
刀具:直徑2mm硬質合金
加工材料:

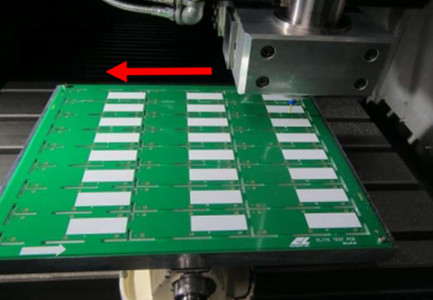

PCB(FR-4板)t1.6
加工方式:切槽
冷卻方式:氣冷
加工參數;
切割速度:220m/min
主軸轉速:35000min-1
進給速度:1000/1500/2000/2500/3000/3500
4000/4500/5000/5500/6000毫米/ 分鐘
切割深度:Ap1.6mm×Ae2mm
刀具無脫落
F4000mm/min-1以下的良好切削面
以上加工參數可以顯示,自動換刀主軸NR50-5100ATC切割面好,且夾頭夾持力好,加工過程中刀具未掉落。

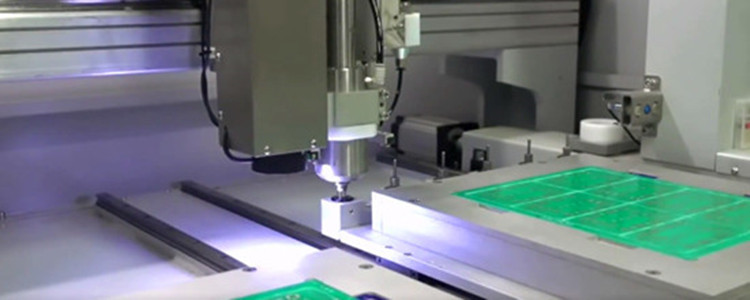

PCB板在線式分板機,常加裝NAKANISHI自動換刀主軸
NR50-5100ATC,可節省換 刀時間,切口平整無毛刺,加工效果好。
