由于現(xiàn)在對PCB切割時有精度要求,現(xiàn)在都在使用高轉速、精度高的NAKANISHI高速電主軸,且還有自動換刀主軸和防靜電主軸。今天松本機電介紹的實例是NAKANISHI自動換刀主軸
NR50-5100ATC,應用于厚度1.6mm的PCB板切割加工。

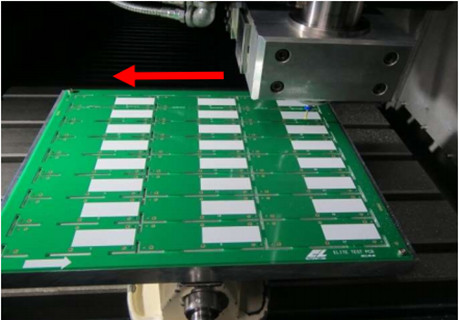

NAKANISHI自動換刀主軸NR50-5100ATC應用于厚度1.6mm的PCB板切割實例內容:
加工對象:PCB(FR-4 基板)
加工方式:厚度t1.6,開槽、切割
使用加工方案及加工時參數:
加工機床:Sodick制MC (MC430L)
加工工具:φ2mm硬質合金銑刀
使用主軸:NAKANISHI自動換刀主軸NR50-5100ATC/E3000
切割時參數:
切削速度:220m/min
旋轉速度:35000min-1
進給速度:1000/1500/2000/2500/3000/4000 /4500/5000/5500/ 6000mm/min-1
切入:Ap1.6mm×Ae2mm
工具無脫落
F4000mm/min-1以下具有良好的切割面
切割主軸基本參數:
型號:NR50-5100 ATC
轉速:50000min-1
直徑:Φ50mm
精度:1μm以內
夾頭(CHR系列) : 3.175mm
重量:1370g

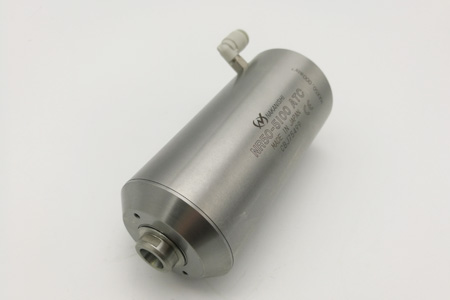

NAKANISHI自動換刀主軸
NR50-5100ATC,其夾持工具夾持力要好,能夠穩(wěn)定切割,且還能自動換刀,省時省力。
